¿Transmisor y receptor de infrarrojos (5 / 6 paso)

Paso 5: Construcción del receptor

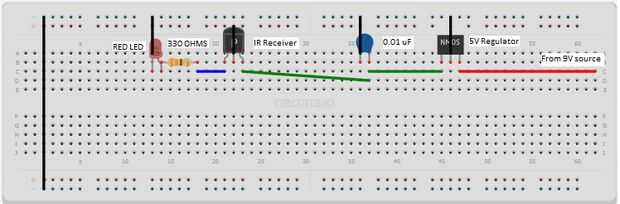

Este es el más simple de los prototipos que hacer. Este circuito contiene sólo 5 componentes deben ser fáciles de colocar. Una vez más, no dude en cambiar su diseño para hacerlo más optimizado. Jugué con varios diseños distintos y finalmente decidió que sería mejor para mí.

¡ NOTA! Tenga cuidado de seguir los diagramas de pines para todas las partes!
Es importante tener en cuenta que todos los pines hagan lo que. Si enchufas algo forma incorrecta queman ya sea la parte misma o crear un lugar de muertos en la placa! Google el número encontrado en cualquiera de las partes que figuran en el de ver lo que son si no está seguro o no cumplió ninguno de los envases que sus piezas.
