Este mecanismo consiste en una base con dos ranuras que se intersecan en ángulo recto. Dos deslizadores están confinadas dentro de las ranuras y están sujetas a un mango con pernos (tornillos) en posiciones fijas a lo largo de la manija. El mecanismo puede utilizarse para dibujar una elipse perfecta. Esto se hace colocando un utensilio de escritura al final de la empuñadura al mismo tiempo que una revolución completa. Para más información/historia, vea aquí.
Dicho esto, a menudo se vende en tiendas de novedad con nombres interesantes como Bullsh * t amoladora, Bullsh * t Masher o máquina Do-Nothing. Curiosamente, la mayoría de los nombres está precedida con nombres del estado de Arkansas, Kentucky, etc.. Supongo que es cómo los lugareños burlan de sus vecinos.

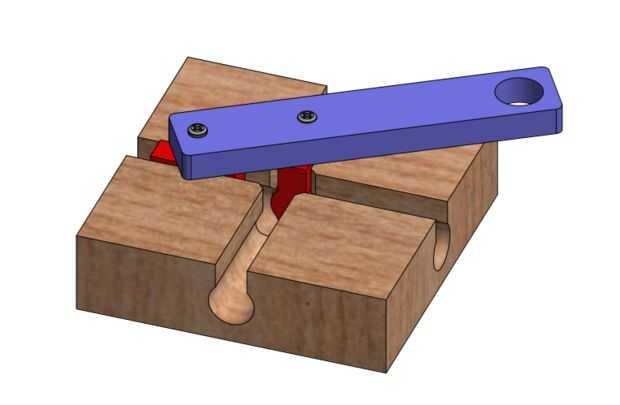

Hice dos versiones del trasmallo. La primera versión está hecha de madera. Esta construcción es similar a la versión de LeumasYrrep como se muestra aquí. Decidí tomar un enfoque diferente al hacer que las diapositivas de tacos en lugar del enfoque de capas. La segunda versión es una impresión 3D. He incluido todos los archivos de STL en caso de que te gustaría imprimir tus propios. La versión de madera fue hecha de madera de desecho; así que mi costo era mínimo. El 3D impreso versión costo ~ $15 en mi biblioteca local. La biblioteca cobra $ 0,25/gramo por lo que he intentado reducir el peso mediante la eliminación de las cuatro esquinas. Creo que podría haber reducido el peso por otro 25% con un poco más trabajo de CAD. Si alguien está interesado, también he incluido archivos STP que pueden ser modificados o escala en la mayoría de los paquetes CAD.

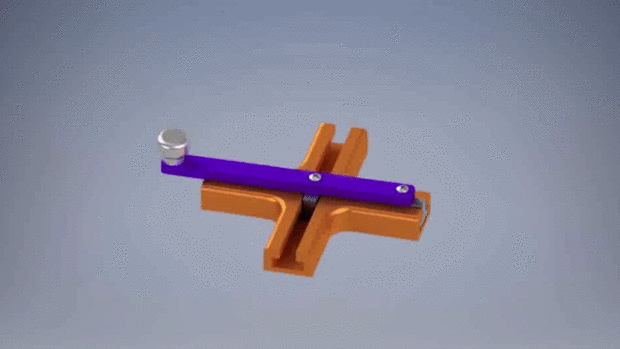

Trasmallo en movimiento.
Este video muestra la construcción real que debería ayudar a junto con las instrucciones de compilación.
