Paso 5: Con un programa de dibujo informático para construir la distribución
Usé el Adobe Illustrator para crear mi diseño pero estoy seguro de que otros programas de dibujo pueden hacer esto, también. Tenía 1/4" espesor stock para trabajar con así que creado formas plantilla para trabajar con. En el programa de dibujo me hizo cajas que eran 1/4 "x 1" para copiar y pegar cuando dibujo mi diseño para que el ancho de la bolsa siempre se tuvo en cuenta.

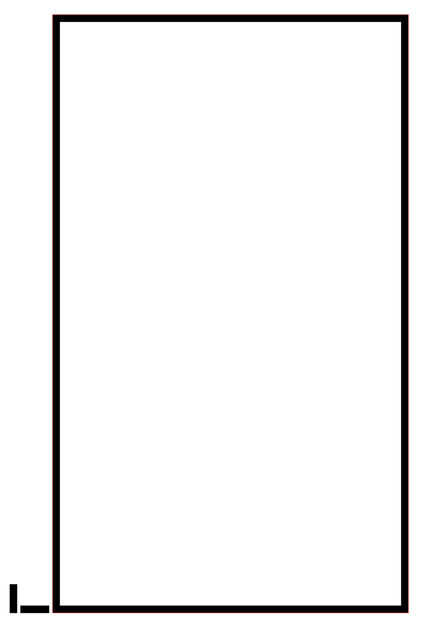

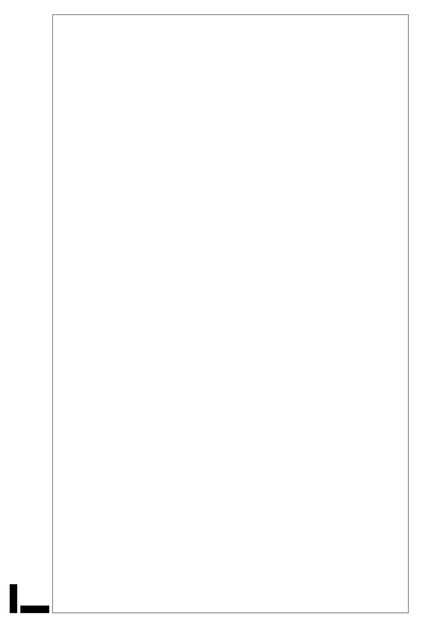

El patrón de papel se utilizó para determinar lo que era mi espacio utilizable dentro de la maleta. Empezare por crear un cuadro en el programa de dibujo para mi espacio utilizable.

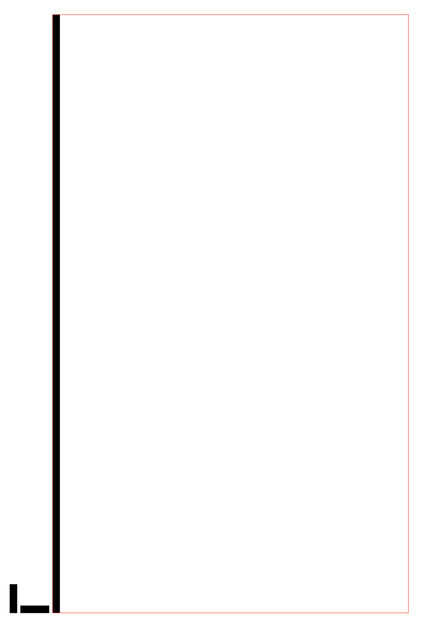

Copiar/pegar las formas de la plantilla común para denotar lo que será mi stock madera dentro de la caja que sólo he dibujado. Tramo mucho sentido para que coincida con la longitud del lado. Hago esto para todos los lados para crear un cuadro para trabajar dentro.
Cada vez que me decido a colocar un soporte de madera dentro de la caja repito esta técnica de estiramiento de goma de copia. Manteniendo con esto, sé que tengo espacio suficiente para los apoyos y sea lo que sea que estoy tratando de sostener.

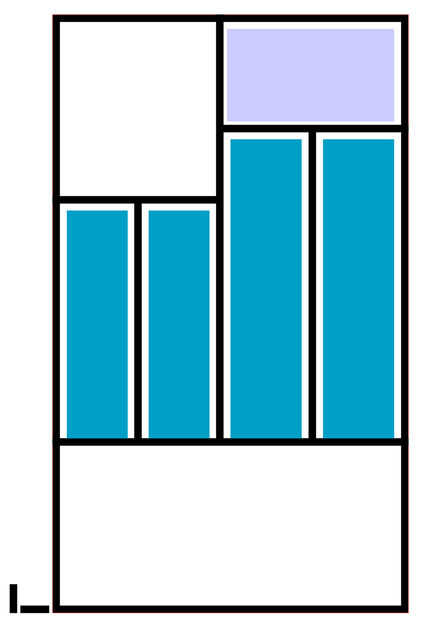

Ahora es el punto para empezar a hacer las decisiones finales de diseño basado en el tamaño exacto y la forma de lo que quiere llevar. En el programa de dibujo, hacer las cajas que son las dimensiones de altura y peso de los elementos para el caso. Usé un poco de un sistema para mí ayudar a mantenerla recta del color-código. El rectángulo morado representa la coctelera, los rectángulos azules son las botellas de cristal para alcohol y mezcladores.
Crear los estantes y soportes necesarios para el diseño. He puesto una pieza de apoyo entre cada botella así como estantes para cosas para sentarse. Deje un poco de espacio a cada lado de cada objeto para que fácilmente puede colocar y quitar los objetos.

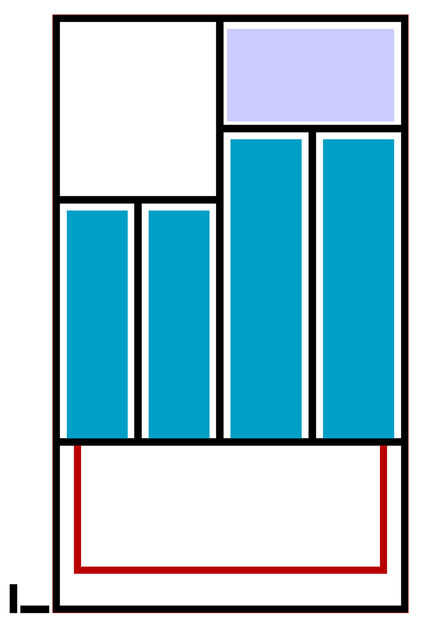

Con el espacio en la parte inferior, voy a crear un cajón. Para que el cajón para que funcione correctamente, no puede ser tan amplia como el resto de la caja (se captura en el marco de la maleta). Finalmente voy a añadir algo de apoyo por debajo del cajón cubierta pero que viene en durante la construcción final.
El lado opuesto (izquierdo) de la maleta tendrá gafas, un jigger, frascos de cerezas, azúcar y rodajas de naranja, un juego de posavasos, pinzas para azúcar, un cajón para selecciones de diente y 2 bolsillos para paja y varas para mezclar. Eso es un montón de cosas pero por suerte es bastante pequeño y encaja muy bien.
El diseño realmente depende de los objetos que encuentres y desee transportar. Aquí es cómo determina el cómo llevar a cabo mis objetos:
Para sujetar gafas de vidrio real crean pequeños recortes para las bases en. Utilicé una capa de material como un estante apropiado y pegar una segunda capa a la plataforma con canales de medio círculo a sólo lo suficientemente grandes como para adaptarse a la base de cada vaso. Espaciados los vidrios uniformemente a través de uno mismo con un poco de espacio a cada lado. La distancia entre la plataforma apoyando las gafas y la plataforma por encima de las gafas es apenas más ancha que la altura de las copas. Esto disminuirá la posibilidad de que las gafas se vuelque hacia fuera.
Corrí tacos rectangulares entre cada vidrio como un espaciador extra para evitar que los vidrios de golpear uno con el otro y romper dentro de la caja.
Tuve la suerte en la planificación de mi caso porque el aparejo era la misma altura que los tarros para la celebración de azúcar/cerezas/naranja rebanadas así podría colocar todos los objetos en una estantería juntos. Coloqué tacos entre los frascos también.
Con el espacio restante, he creado un diseño para eficientemente y con seguridad los demás objetos. Hacer que funcione.
