Trayendo nueva vida a un viejo receptor estéreo marantz clásico con una clase de tablero de D amp. (9 / 11 paso)

Paso 9: obtener energía

de alimentación para el amplificador se puede hacer de diferentes maneras. Usted puede utilizar un SMPS (fuente de alimentación de modo conmutado), puede añadir un transformador y construir otra fuente en el chasis del receptor si el espacio lo permite, o puede utilizar lo que corría a la vieja sección de la amp como base para la nueva fuente ejecutar la nueva Junta Directiva de la amp.

bienes y males...

SMPS
productos - unidad autónoma, listo, puede obtener el voltaje que necesita desde el consigue ir, muy compacto en comparación con una fuente independiente convencional.
males - puede inducir ruido de radio, especialmente si usted va a utilizar la sección del sintonizador AM receptor universale.

construcción de una fuente convencional independiente
productos - no hay ruido de RF, menos cosas a ir mal en él.
males - grandes y voluminoso, el espacio pueden ser un problema.

usando la vieja sección de fuente de poder para ejecutar su nueva Junta Directiva de la amp
productos - la mayoría de los ya está allí
males - 99% probabilidad que los voltajes son todos mal que requieren alguna regulación de la tensión creativa

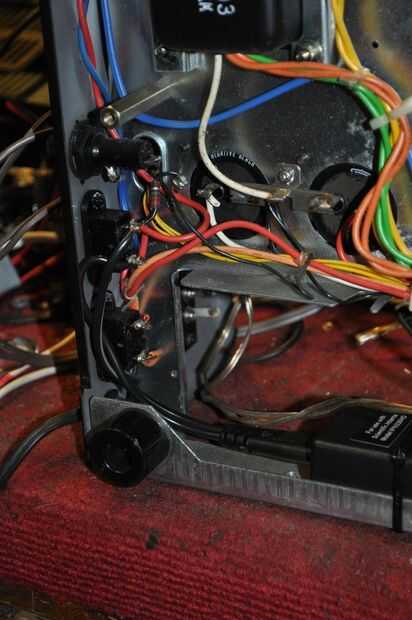

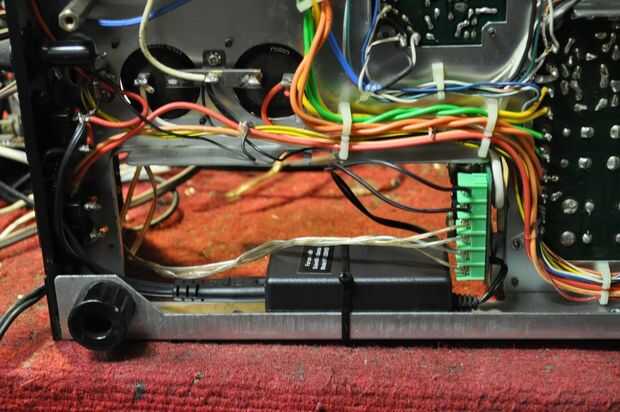

para mi generación, fui con un SMPS. ya que yo estaba usando una clase de pequeñas 15wpc Junta d amp, no tarda mucho para ejecutar. Yo solía que JB weld epoxy la PSU y un cintillo para mantenerla apretada mientras seca el epoxi. los hilos que la fuente de alimentación pequeña de la energía fueron soldados a la parte posterior del enchufe del accesorio de la conmutada en el receptor. Cuando el receptor está encendido, así que es la Junta Directiva de la amp.

Este receptor fue clasificado originalmente en 20wpc por lo 15wpc no es demasiado lejos del diseño original. podría haber fácilmente ido la otra manera aunque y cayó un tablero de 100wpc en el área que originalmente fue ocupado por la antigua Junta de amp. la clase d de placas son muy pequeñas en comparación con su clase regular un / contrapartes b y requiere poco o ningún disipador de calor en algunos casos.
