Paso 4: Primer intento de circuito

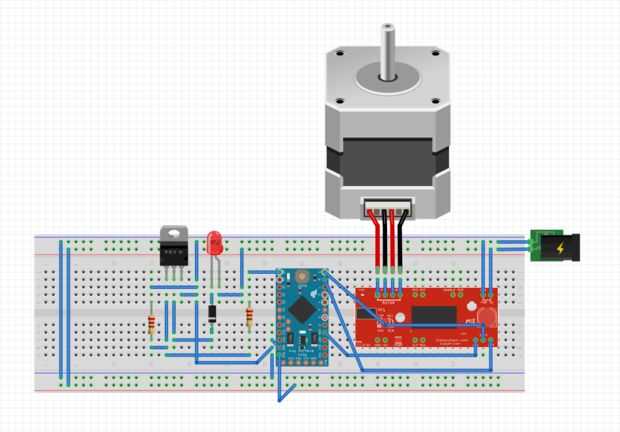

Luego soldar los circuitos del motor y calefacción elemento junto con el Arduino Mini Pro, que funcionan con la misma fuente de alimentación (12V/1A). El circuito parecía algo como esto (el elemento de calefacción es que el LED rojo).
He utilizado el código adjunto.
Como resultado, mi proyecto trabajado, durante un muy breve dos minutos o menos (que no era tiempo suficiente para tomar una cámara para documentar esto), antes de que hizo la fuente de alimentación. Preguntándose si era sólo un adaptador de corriente wonky, soplé dos más antes de que decidí que era algo malo. Exactamente lo que sin embargo, no tenía ni idea. Pensando que el adaptador de 12V/1A no daba apagado corriente suficiente, decidí probar un 18V / 1.5A batería recargable que quemó mi alambre de nicrom en humo y cenizas en cuanto enchufé la fuente de alimentación. 1.5A con mi circuito era demasiado actual y produce demasiado calor para el nicrom manejar.
