Paso 1: Panel de Control de puente
Usted necesita escribir los datos de Arduino sobre el byte de un puerto Serial a la vez. Para un tipo de datos int que se vería como sigue:
Serie Serie Serie
Señal que estamos enviando un byte de datos entonces enviamos cada octeto de la int.

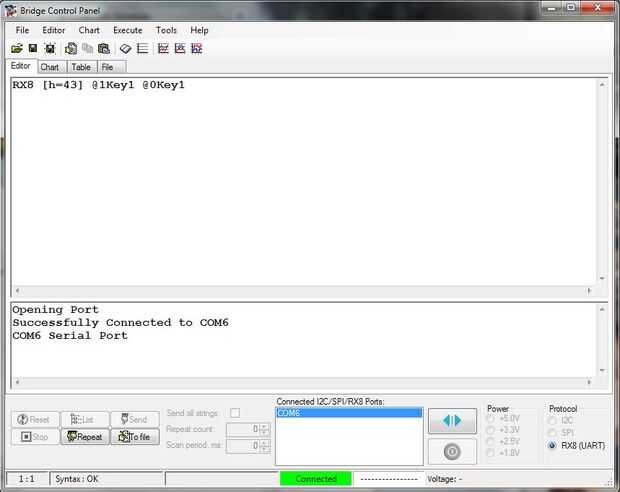

La sintaxis para el comando de puente se muestra en el comentario y en el cuadro de la ventana de Bridge.
Aviso que nos hemos conectado a Arduino en el COM6.
Es el comando para leer datos: RX8 [h = 43]
RX8 es el comando read
[h = 43] significa el siguiente byte válido es "C" en ASCII
entonces el Byte alto de clave1
entonces el Byte bajo de clave1

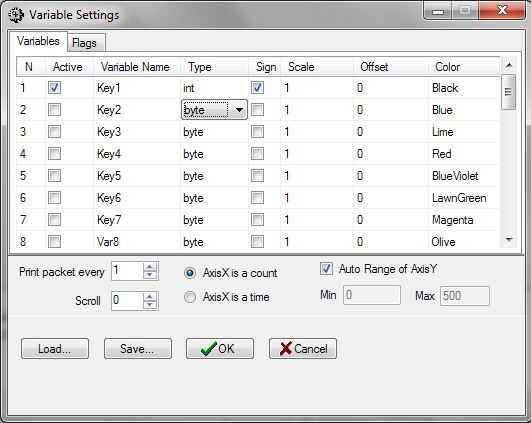

[Tabla -> configuración de variables] panel se ilustra en la imagen.
Aquí necesita puente clave1 es tipo: int, firmado. La garrapata significa que éste está en uso.
Si han hecho algún error aquí el comando en la ventana del Editor mostrará los errores en azul.

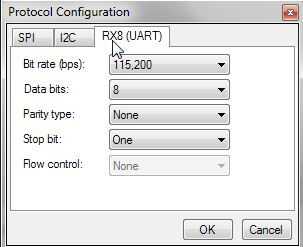

Finalmente deberá configurar el protocolo de comunicación en [Herramientas -> configuración de protocolo F7]
Asegúrese de que la tasa de baudios coincide con el uno Arduino especificado en.
Para capturar datos Pulse REPEAT en la ventana.
