Paso 1: Base: diseño (I)
Este paso será cubrir mi diseño para el extremo largo de la base (toda la base va a ser rectangular en forma, creo, se cubrirán los extremos cortos en la parte II). Los planes para uno de los extremos largos pueden verse en el archivo de SketchUp. Como cada extremo largo de la base rectangular es idéntica, este diseño sólo se construirán dos veces.
Quería una ranura en el centro de la base para alinear el apoyo vertical principal cuando se pone en marcha (todo esto es modular, recuerda). No tengas miedo, se apoya más de 5.5" de pino para este soporte vertical más adelante. La longitud total es de 18' y decidí ir con 2 x 6 (que son de hecho 1,5 "x 5.5", simplemente para hacer claro) causa justa que parecían bastante resistentes... Estas longitudes largas de la base son 3 ancho de 2 x 6 (también conocido como esencialmente invencible).

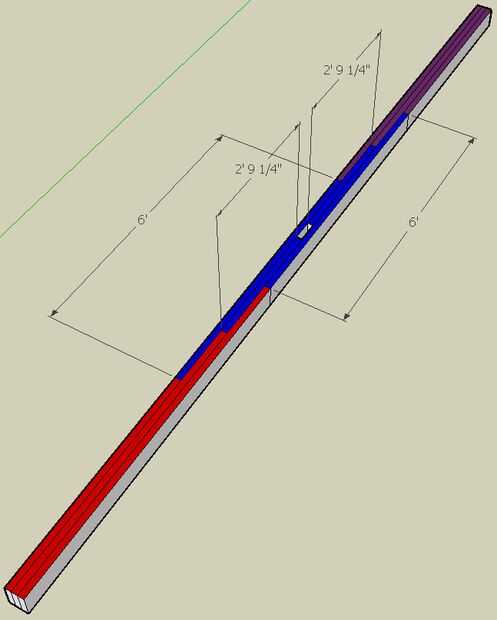

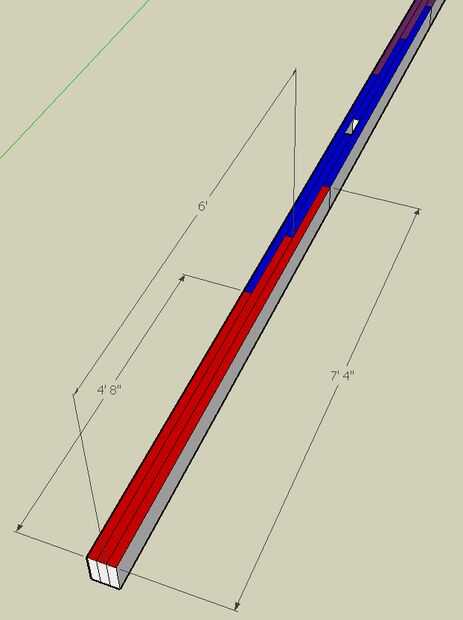

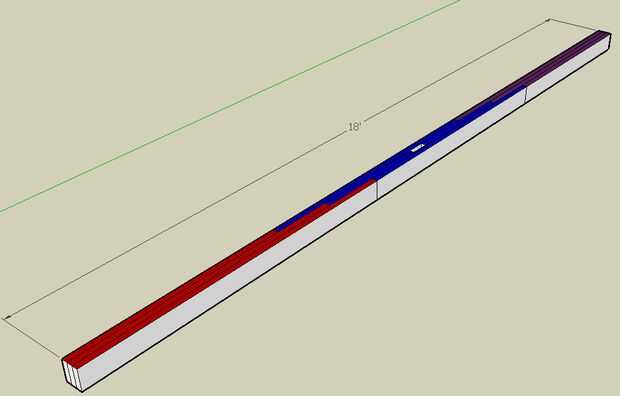

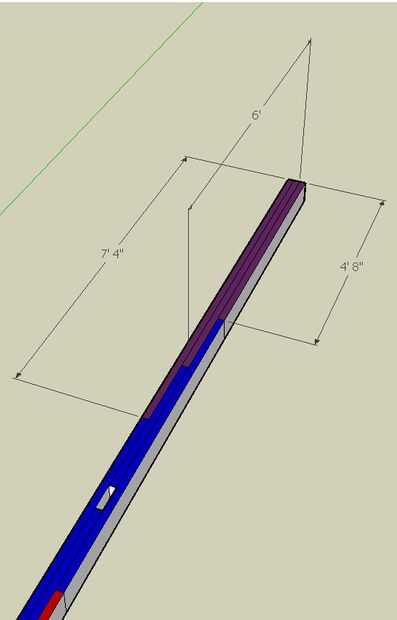

Las capturas de pantalla del archivo de SketchUp a continuación dan la imagen completa (es bastante simple). Cada sección--rojo, azul y púrpura, se superpondrán por 16" y atornillar a través de asegurar todas las tres piezas en un componente. Más tarde ayuda a recordar que cada desplazamiento en esta parte es 16". Tenga en cuenta que la sección de rojo y púrpura son idénticos (¡ whoa!). La sección azul parece un poco complicada pero sólo revisa las dimensiones, no olvidarse de la ranura de 5.5" y recuerde la regla de superposición/offset 16".
