Paso 6: Base: diseño (II) y construcción (III)
Dos 18' base largo piezas necesitan algún método de sujeción unos a otros (además de eje de treb). Entre los extremos de la base! Cada base final constará de dos componentes casi idénticos que están atornillados entre sí. Los extremos largos de la base se deslicen en los canales y algún tipo de barra (o un perno largo tocado) se Conecte ambos componentes. Las piezas verticales que ves son para diagonales de la pieza principal; uno de los extremos de la diagonal se fija aquí (al final de la sección de base) y otro se fija para arriba en la parte superior del soporte principal.

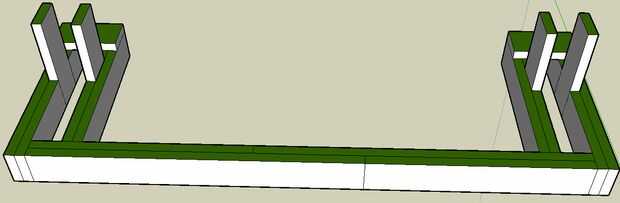

El archivo de SketchUp publicado contiene las medidas de estas piezas.
Tiempo de montaje. Vamos a empezar con un corte (sugerencias para mejorar mis presentaciones de corte sería genial... Me encantaria usar una mesa o algo pero no creo que Instructables aún tiene ese formato y no quiero que la gente descarga otro archivo):
(tantos 8' 2 x 6 corte) en el (en esa cantidad de estas piezas)
4 a 4' 1/ 2", 2' 8 1/2", 8"
2 a 2 x (2' 6"), 2 x (1' 1 1/2") esto significa tomar un 8' 2 x 6 de largo y hacer dos 2' 6" piezas y dos 1' 1 1/2" piezas. Luego repita con otra 8' 2 x 6 de largo
2 a 2 x (2' 3"), 2 x (1' 4 1/2")
2 a 4 x (1' 4 1/2"), 2 x (10 1/2")
Terminé usando sólo 8 2 x 6 (el corte encima de llamadas 10 total) debido a la gran cantidad de desecho que queda de hacer el principal apoyo.

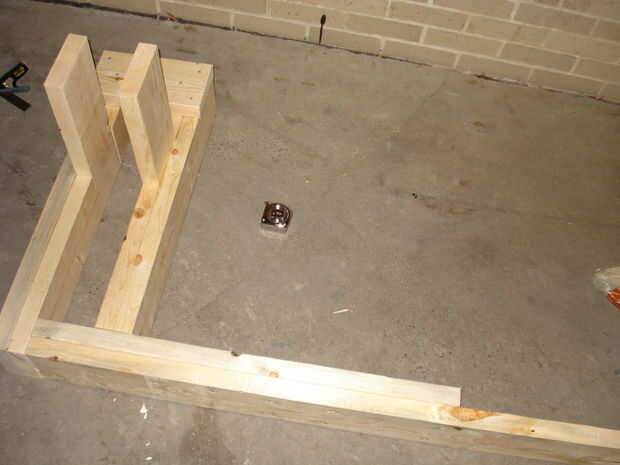

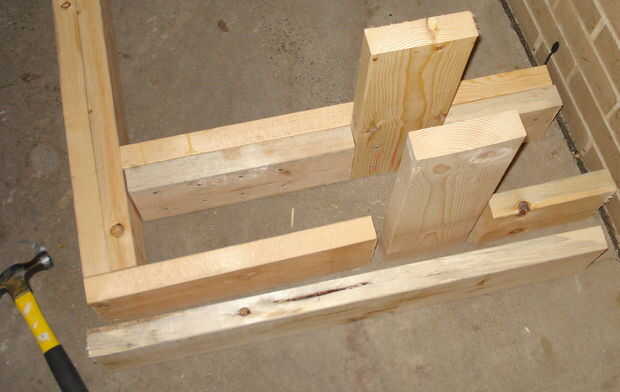

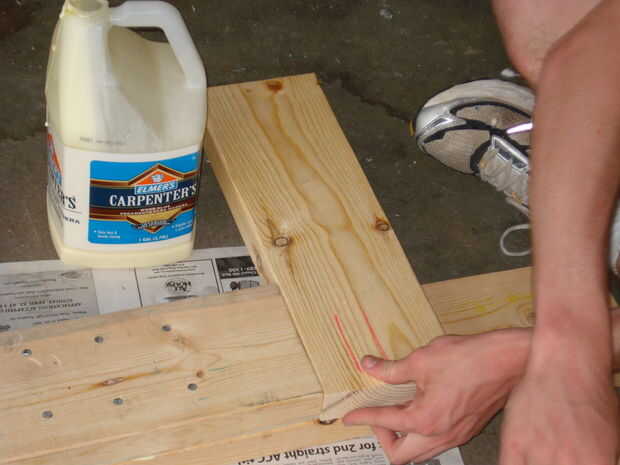

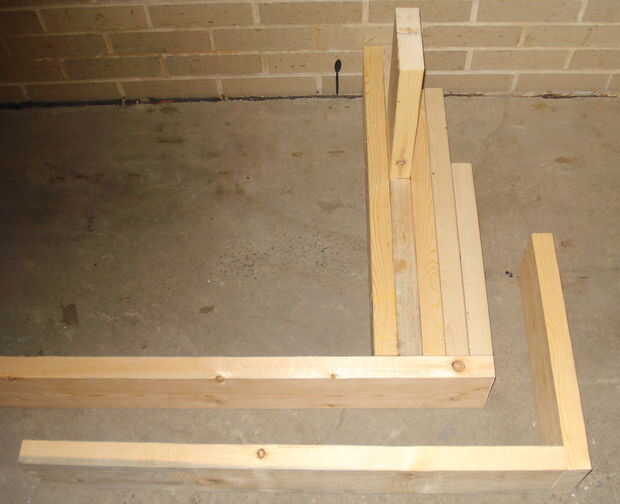

El montaje de estas piezas acabaron siendo la parte más complicada de la construcción hasta la fecha. Tuve suerte de escapar con sólo un error (pegar/clavar dos piezas que deben no colocados). Para aquellos que siguen los planes, ser muy cuidadoso en este paso para comprobar que es colocar las piezas correctas--muchos las cosas se ven muy similares, pero algunos componentes son imágenes de espejo uno del otro o de una pieza es ligeramente más largo, etc..
También es complicado porque el clavado debe hacerse en un orden específico debido a la longitud de las uñas. Permítanme explicar... primera salida el archivo de SketchUp. El diseño puede ser descrito acertadamente como "chiflado" así lo mira cuidadosamente. Las notas específicas de la construcción figuran en las notas sobre las imágenes a continuación, lea cuidadosamente. Preguntas sobre cualquier parte de esto en la sección de comentario o un mensaje privado son totalmente comprensibles.
