Paso 1: Primer Paso: Juntar Materiales

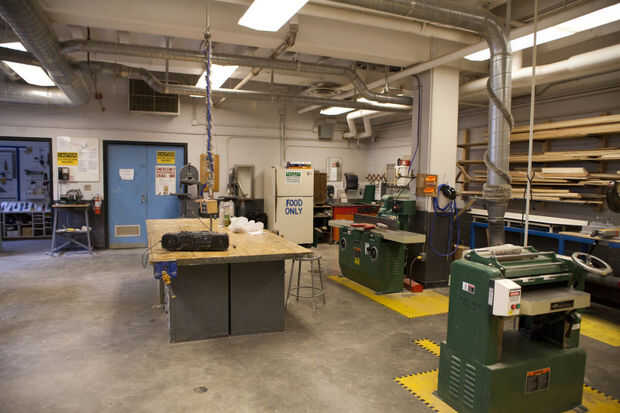

En primer lugar, usted querrá reunir todas las herramientas necesarias y materiales. Para hacer esto, usted tendrá todo a continuación. Algunos de los materiales pueden ser sujetas a cambios dependiendo de cómo desea construir su trebuchet. Trebuchet más pequeñas, más pequeñas proporciones para todo. Voy a enumerar lo que utilicé. Se trata de ningún proyecto pegado madera simple, ni parte de su rutina de scrapbook promedio. Habrá maquinaria pesada y herramientas utilizadas, que se requieren medidas de seguridad de la energía. Así que ante todo, coge un par de gafas de seguridad, tal vez unos guantes y llegar al taller de.
Lo que usted necesita:

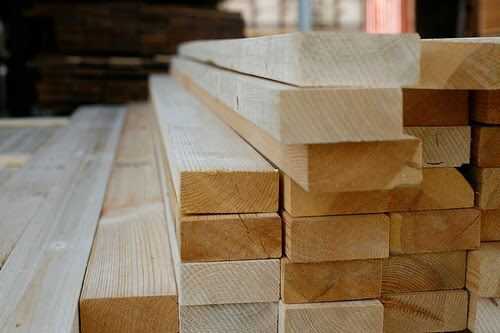

-tablones de 2 x 4"- muchos de ellos (presión preferiblemente para evitar la deformación de la madera)
Marco: (2 x 4)
-4 x - 4.5"- 2 x - 1' 5,5"
-4 x - 7"- 4 x - 3' 3"
-2 x - 6,75"- 2 x - 4'
-6 x - 9"
Brazo: (1x0.5 "tablas cortan de 2x4s, 1 para aquellos sin marcar)
-[Datos borrados] - [borrado] - 8 x [datos borrados]
-[DATOS BORRADOS] - [CANCELADO]
-[DATOS BORRADOS] - [CANCELADO]

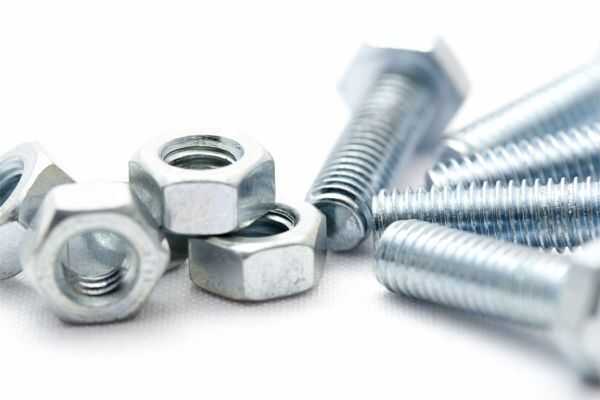

Tuercas y pernos:*
-4 x - 1/4" roscada completamente los pernos o barras de al menos 3,5" de largo
-1 - 1/4" perno x menos 1" de longitud
-17 x - tuercas para acomodar dichos tornillos y barras
-3 x - arandelas, ídem
-6 x - 3/8" roscada completamente pernos por lo menos 5" de longitud
-1 x - 3/8" varilla completamente roscada al menos 1' 8,5" de largo
-10 x - tuercas para acomodar dichos tornillos y barras
-50 x - arandelas, ídem
-1 x - 5/8" varilla completamente roscada al menos 1' 8,5" de largo
-1 x - 5/8" tubería metálica amplia para reducir el pulido de la madera en la varilla roscada
-2 x - tuercas para acomodar dicha barra
-6 x - arandelas, ídem
Varios:
-Un tubo de PVC cortado por la mitad (su opción de diámetro, mientras ajusta a lo que está disparando) **

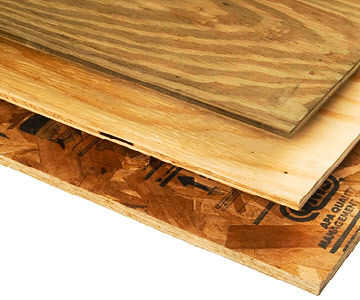

-1/hoja 2 en de madera contrachapada, 1 x 2'

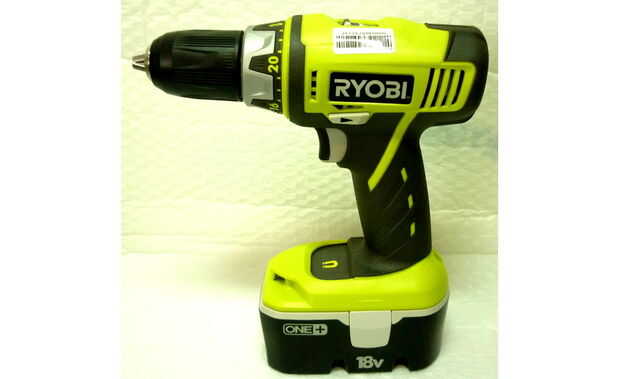

-Herramientas y maquinaria (Sierras de mesa, sierras de cinta) para perforar, cortar o hacer agujeros en madera.
-Pegamentos: pegamento para madera, pegamento caliente, pegamento, epoxy
-lb 200 + cable de Kevlar - Corte por consiguiente
-Banda elástica para ir alrededor de proyectil para ser utilizado como un cabestrillo
-2 poleas de 3/8" rod
-CW (contrapeso) y peso con dispositivo
-peso placas, pernos, placa de metal utilizado para respaldo, arandelas, tuerca y del PVC o tubo espaciador metálico
-Varios pedacitos y pedazos de metal para ser utilizado como un gatillo de retén y para reforzar el trebuchet

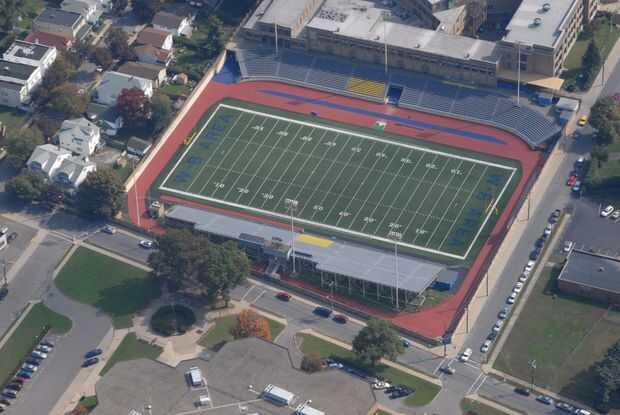

-Un lugar para el fuego, preferiblemente un campo de fútbol o un área más grande.
Costos aproximados del proyecto:
La mayor parte del material de proyecto recuperado las piezas aprovechables de proyectos anteriores o había encontrado colocación alrededor en mi garaje o en el taller. Precios de material dependiendo de la zona también se distingue, así costo exacto de todos los materiales no se pudo determinar, sin embargo proporcionará una estimación de los costos, así como los que sabemos el precio.
$13 de madera - 8" longitud de 2 x 4" s ~ $3 por longitud
~ $20 ± $4 de tuercas, pernos, arandelas, varillas y otros trozos de metal
$32,50 de Kevlar cuerda ~$3.62 por pie
Todo el material canibalizado ~ $25
Total: ~ $92,50, excepto electricidad, trabajo, tiempo y herramientas para la construcción.
Este es el precio de nuestro trebuchet. Tuyo dependerá de lo hace con ella y cómo.
* Nota - más si no todos los pernos pueden ser sustituidos por tornillos, diseñé el trebuchet que puede contraerse como una manera para encajar en un coche para el transporte. Para su comodidad, puede hacerlo fijo y fije el marco y brazo con tornillos. ** Nota, este trebuchet está dirigida a una pelota de golf o algo similar en tamaño. Una pelota de béisbol es máximo. Este trebuchet no puede y no va a disparar: calabazas, bolas de bolos, pelotas, objetos de los seres humanos de estar (por favor, no lo hace sin importar lo que catapulta de trebuchet/es), o cualquier cosa más grande o más pesada que una pelota de béisbol.
