Paso 2: Étape 2: cuadro de Le

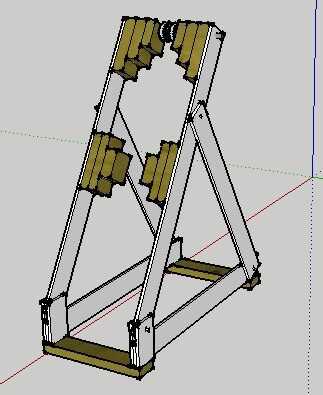

Una vez que has recopilado todos sus materiales, es la construcción de la parte siguiente el marco de. El trebuchet fue concebido con la ayuda de planos de Leonard Vance de su trebuchet MURLIN, aunque modificado y había cambiado la mitad de los aspectos de nuestras aplicaciones. Utilicé las medidas de sus planos, les redujo a la mitad y luego cambió todo lo que necesitaba. Entonces me puse a diseñar el trebuchet quería usando un programa CAD, el programa gratuito Google Sketchup, como se puede ver por encima. Me lancé entonces a construirlo.

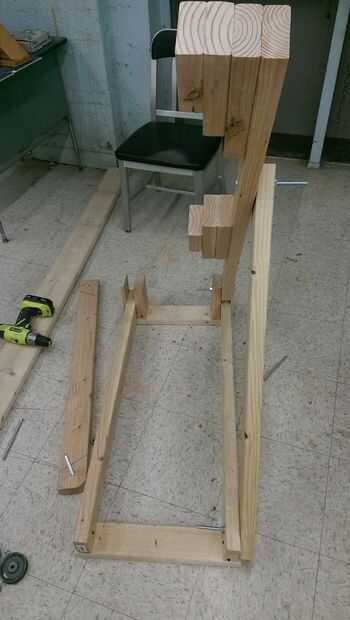

Para empezar con la base, pegue o atornille los tableros 3'3"(B) en los dos tableros de 1' 5,5" (D), con las piezas exactamente en los bordes laterales dispositivo de cada tabla (ver fotos). Fije las tablas 0.5" desde el borde corto de las juntas 1'5.5"(D). Esta es la base de la trebuchet.

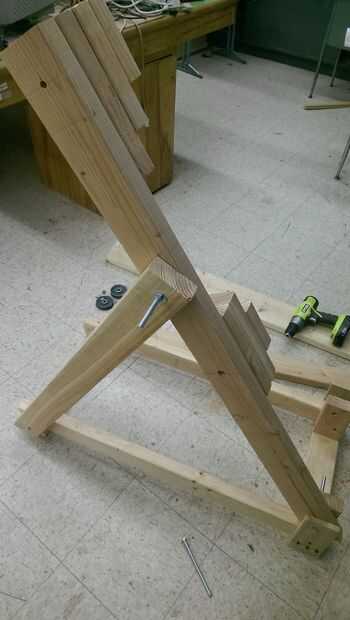

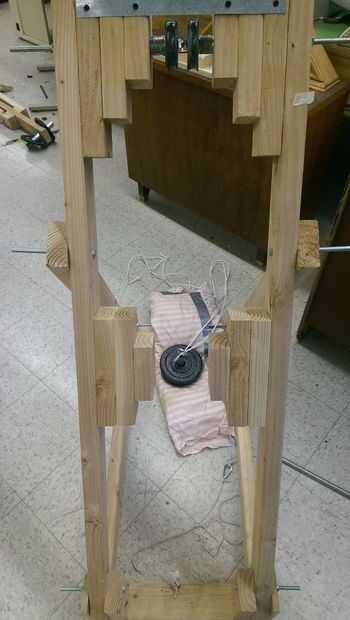

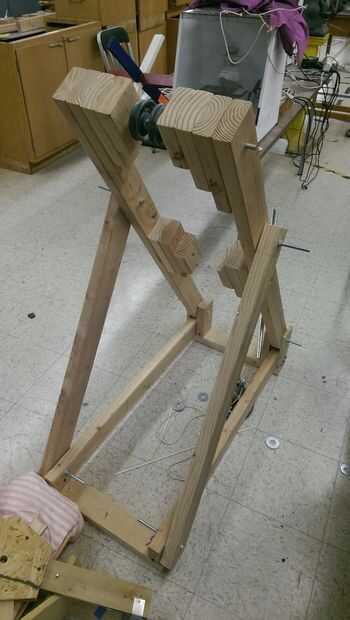

Ahora en el bastidor triangular. La longitud más larga de 2 x 4 será el principal "brazo" de la estructura. Estas dos longitudes particulares se inclinó hacia atrás sobre los brazos más cortos de la parte inferior y suspendidas con 7" piezas de madera a cada lado de la 4' largo 2 x 4. El marco sí mismo es un triángulo equilátero. Todos los del interior de las esquinas de la triángulo será 60°. Consulte las fotos de esclarecimiento. Las dos últimas tablas 3'3"(C) se apuntale en el tablón 4'(A), en el exterior de la tabla 3'3"(B) de fondo y la tabla 4'(A). (C) debe cumplir con (A) en la marca de 1' de la parte superior de (A). Puede perforar y poner los tornillos en donde reunirse, o pegamento y luego poner los tornillos en ellos. Pero antes de hacer esto, perfore los agujeros para los brazos y las poleas antes de hacer el marco permanente - que a menos que usted use pernos y puede separarlo fácilmente.

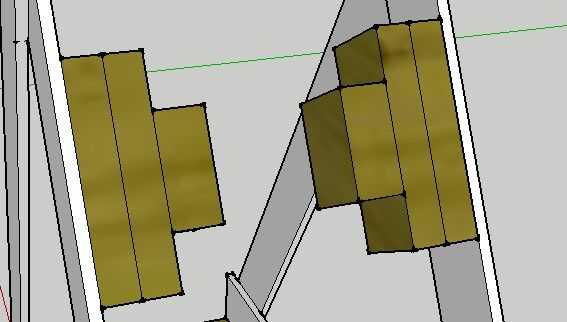

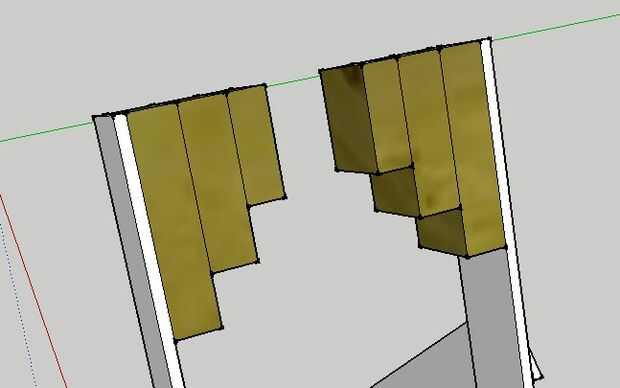

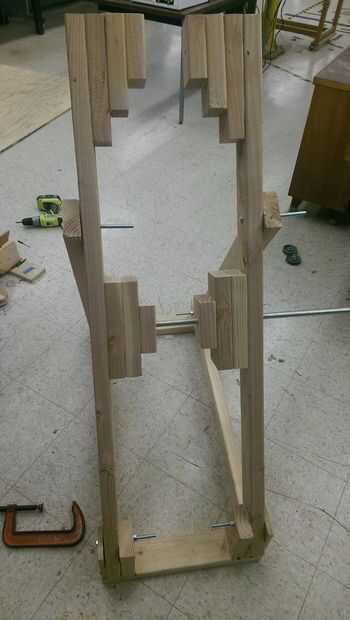

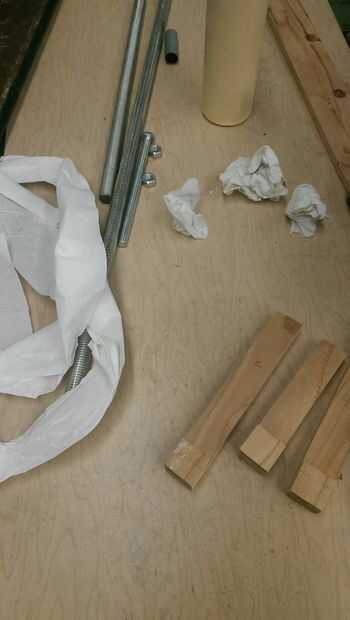

Desde la parte superior de (A), pegue el 9" 2 x 4 en (A). Entonces el 6,75" encima de los 9". Y finalmente el 4.5" encima de eso. Véase el cuadro 4 para la visualización. Lo mismo para el otro (A). En el punto medio de (A), pegar dos 9" encima de la otra y luego en el punto medio de (A). Asegúrese de que quede centrado. Centro de los dos últimos bloques de 4.5" sobre la parte superior de los bloques apilados de 9" y así el pegamento. Deje que estas seco correctamente antes de perforar en ellos.
Finalmente, perforación de los orificios por donde van las varillas. A medio camino hacia abajo (A) donde las protuberancias de (A) para el brazo, perfore un orificio de centrado de 5/8" para cada brazo. En la parte superior de (A) donde están las protuberancias primeras, taladre un orificio centrado para una varilla de 3/8".
