Paso 3: El brazo de lanzar

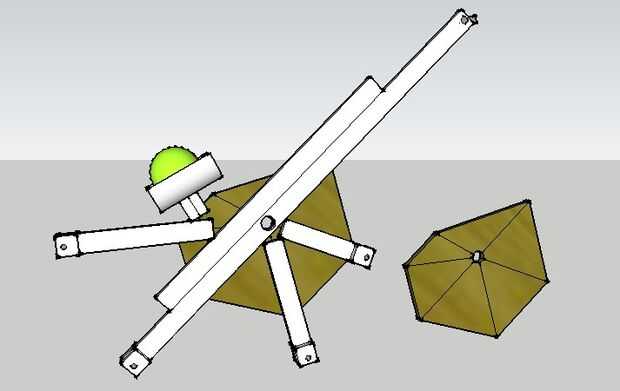

El brazo que es la parte más complicada de la trebuchet. Si algo está mal con él, muchas cosas pueden salir mal. Esta es la razón principal por qué pedí el Sr. Vance para planos para entender cómo hacer correctamente el brazo. Basado en mi diseño, se necesita las piezas de 1 x 2" madera de longitudes: [datos borrados] para el brazo En las fotos podrás ver cómo se hace la placa, así como el funcionamiento interno de la se colocan el brazo y cómo cada uno de los que lanzan los brazos. Por favor use como referencia. Los grados que se dan vuelta se muestran en la imagen 3. Específicos se deben solicitar del Sr. Vance, con su información de contacto proporcionada en la introducción. La matemática y la determinación de participar de la información depende de usted.

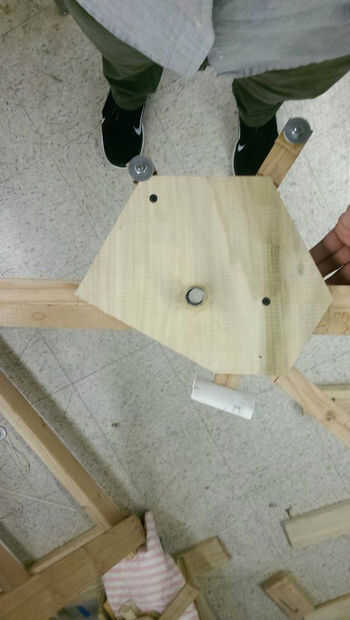

La placa que sostiene las piezas de brazo que se hace de contrachapado de 1/2", corte en cuadrados de 1 x 1'. Altamente se recomienda utilizando piezas completamente planas y rectas. Planes para dichas placas se muestran en imágenes 1 a 4. Después de hacer las placas, utilice pegamento para madera para unir los 3 lanzar los brazos y la pieza para sostener el proyectil (para esta pieza, yo aconsejaría atornillar abajo de PVC tubo de media en lo primero, luego pegar abajo). Después de pegar todas las piezas en su lugar, coloque la placa de madera contrachapada 2 º en la parte superior. Asegúrese de que las marcas para las líneas todavía están allí así que usted puede perforar un agujero a través de él más adelante. Después de que el pegamento se seca, atornille la placa hacia abajo para facilitar que todos los brazos y la placa son robusto y seguro. Entonces, perfore un orificio de 5/8" en el centro donde se cruzan todas las líneas. Ampliar si es necesario, y luego pegamento e introduzca una longitud de la 5/8" tubo/espaciador metálico de 5 5/16" de largo a través del orificio. Esto es donde el brazo se montará sobre y giro de la varilla de 5/8" que pasa a través del marco.

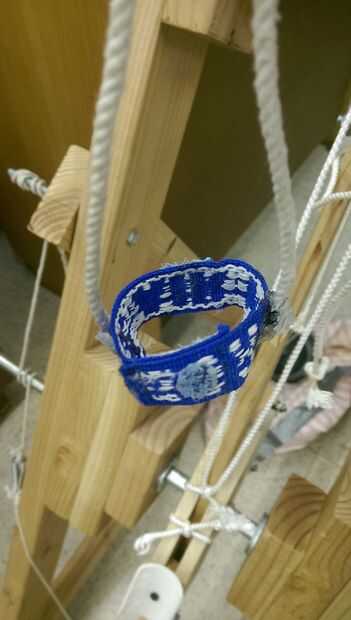

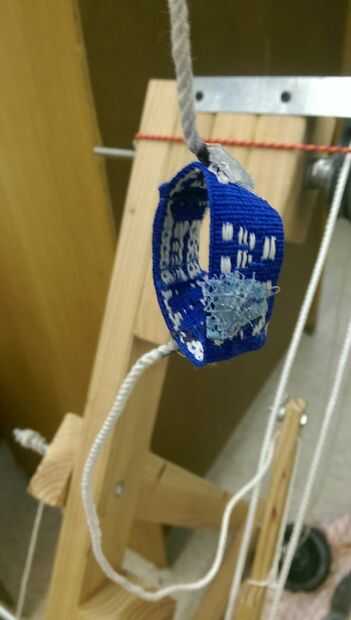

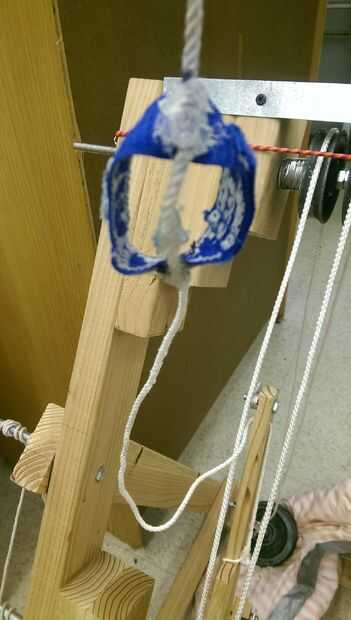

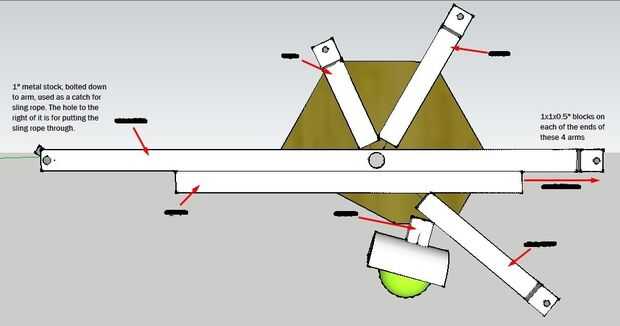

Luego, pegue la 1x1x0.5 "bloques en los extremos de los 4 marcan lanzando los brazos. Perfore agujeros de 1/4" a través de cada uno y ponga los tornillos de 1/4" en ellos. a cada lado de los pernos, tornillo en una tuerca, entonces una arandela de 3/8" y luego otra tuerca. Repita para cada lado y cada brazo con los bloques. Estas son las guías para la cuerda de kevlar atada a la CW en la figura 2 le enseñará al perno abajo la captura de la cuerda de la eslinga. Y a la derecha de él, el agujero deberá perforar para la cuerda de la eslinga a través del hilo de rosca. Asegúrese de que la cuerda de la eslinga es tiempo suficiente para ir bien el agujero, ir hasta el final de la pipa del PVC de la mitad, hacer un giro en "u" que va alrededor del proyectil y a la captura. Al llegar al retén, un nudo lazo/que es lo suficientemente suelta para ser lanzado fácilmente pero lo suficientemente pequeño como para ir alrededor de la culata de metal. Corte cualquier exceso cuerda. Ahora, en el punto donde el giro en "u", coser el elástico (que debe quedar alrededor de la bola de proyectil) a la cuerda. Dar suficiente holgura en la curva de la cuerda para que la bola puede estar dentro de ella, y la banda será exactamente en el Ecuador de la bola. Ver imágenes 5-7. No adhiera la cuerda hasta que esté seguro de que la Honda de bolsa funciona bien. La única manera de decirlo es probándolo. Después de que esté perfecto, pegar la cuerda a la bolsa para asegurarlo.
