Tren automático cruzar usando Arduino (3 / 5 paso)

Paso 3: Conexión de circuito y cableado

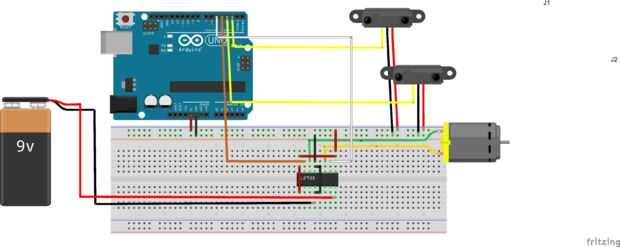

diagrama del circuito se muestra en la foto.
1. conectar del sensor de infrarrojos Vcc y GND para Arduino

2. Conecte las clavijas de salida de IR de Arduino sensores pin no 2 y 3

3. no conectar la clavija 4 y 5 de Arduino a L293D entrada de pernos como se muestra en el circuito.

4. Conecte el motor como se muestra en el circuito.

5. Conecte la conexión como se muestra en el circuito.

6. Conecte el zumbador a ambos pasadores de motores.
