Paso 3: Soldando el primer conector
Ahora que tenemos todos los cables envuelto y listos para ir, es tiempo de soldadura en el conector de primera!

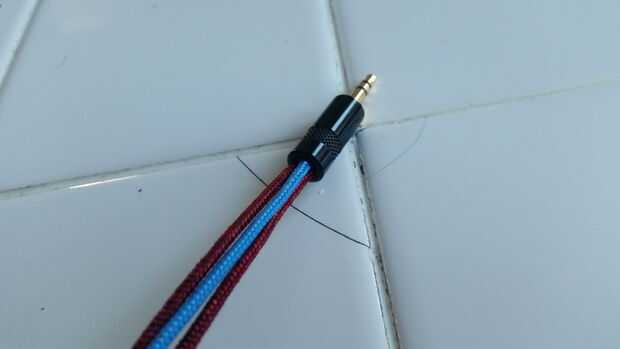

En primer lugar, asegúrese de que pones la carcasa para el conector sobre los cables antes de empezar a soldar. Todavía es capaz de la cubierta sobre los cables después del hecho ya que los otros lados de los cables están pelados, pero será un dolor para hacerlo, y además es una buena práctica para el siguiente conector.
Ver el pinout de su conector específico. Para más conectores de 3,5 mm de 3 polos, tierra es la plataforma más grande, unida a la carcasa del conector. El canal izquierdo es la plataforma central de soldadura, y el canal derecho es el medio. Sin embargo, asegúrese de que tienen el derecho pinout para el conector.

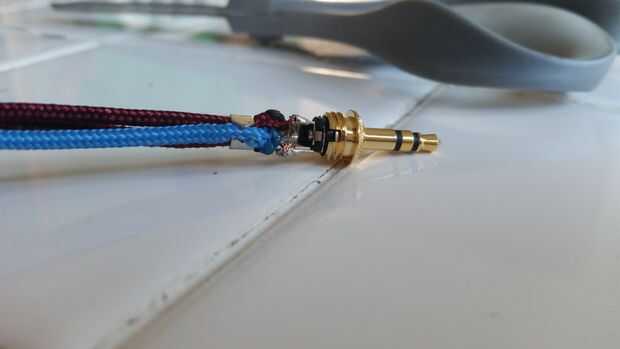

La soldadura de los cables! Siempre pase los cables a través del agujero en la almohadilla de soldadura y envolver alrededor de la almohadilla para fuerza adicional a la conexión.
¡ Importante! Asegúrese de que no toque el soldador a la paracord, será instantáneamente fundirlo y posiblemente arruinar la apariencia del cable, así que tenga mucho cuidado.
Puesto que el paracord hace los cables un poco más voluminosos, puede ser difícil de asegurar con el retenedor de las clases, pero en este conector que me las arreglé para les cuña todos y está muy bien asegurados.
