Tres acoplados en una - caja, coche y tapa plana. El Trailer de la parte superior de la caja. (1 / 5 paso)

Paso 1: diseño

El diseño para el remolque utiliza secciones de acero hueco cuadradas y rectangulares para la estructura del remolque y tiene como objetivo mantener el trailer sencillo de construir. Utiliza ruedas de pequeño diámetro, 13" ruedas de camiones ligeros (565mm de diámetro) para permitir que la cubierta se mantenga bajo (altura de cubierta de 660mm/26"). Está diseñado para una altura de bola de remolque de aprox. 480mm (19") aunque esto puede variar fácilmente.

Las aplicaciones de remolque deslizador resortes y mientras que estos no son tan bueno para compartir las cargas que el tipo de eje de balancín, son robustos, requieren menos viajes, más económico, fácil de instalar la rueda y con una menor altura de montaje adecuado para ruedas más pequeñas y una altura de planta baja.

Minimizando las marcas de altura de cubierta que el trailer más fácil carga y descarga y permite conducir mejor en el camino como reducir la altura de carga también reduce la cantidad de rollo.

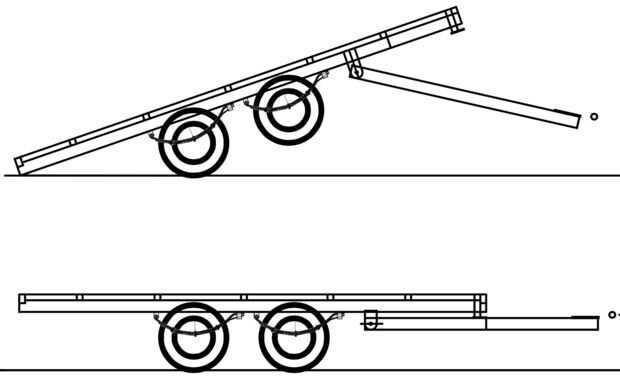

Mientras que la altura de la cubierta de la caja se mantiene tan baja como sea posible, todavía es mucho más alto que un remolque de coche que tiene un coche de carga entre las ruedas del remolque, así que para que sea más práctico utilizar este trailer como un remolque de coche, he incluido una barra de tracción pivotante a para facilitar la carga de un coche. La barra de enganche basculante también puede hacerlo más fácil descargar una carga a remolcar de mantillo o arena. Se extraen dos pernos que aseguran la parte delantera de la barra de tracción y un gato del coche se utiliza para levantar la parte delantera del remolque que se inclina el remolque hacia atrás sobre sus ruedas posteriores.

Un PDF dibujo del remolque con dimensiones clave se incluye a continuación. Mandame un mensaje si desea que un archivo de CAD.

Buscando en la web para diseños de remolque descubrí que allí fueron muchos sitios web que ofrecen que diseños de pago pero no tan muchos diseños gratis eran por ahí. Un sitio web que me gustaría conectar es Trailer de Nueva Zelanda. Ha escrito instrucciones, diagramas grandes y excelentes consejos para construir tu propio remolque sin embargo creo que he sido capaz de subir con un diseño más simple de construir.
