Tres ejes SMD componente tercera mano (2 / 9 paso)

Paso 2: Fabricación de las piezas

Lo primero que hice fue cortar la partícula 3/4 Junta (para los tamaños especificados en la lista de material) con una sierra circular. Taladré un agujero de 9/32" en cada una del 3/4" x 4" x 5" cuadras aproximadamente 1" los bordes y cortar la esquina de ellos para que se vean mejor.

A continuación corté dos de las barras de acero de 20" con una sierra para metales, y y las piezas que cortó para hacer dos más en el 12" de largo. Luego usé un archivo para eliminar los bordes agudos.

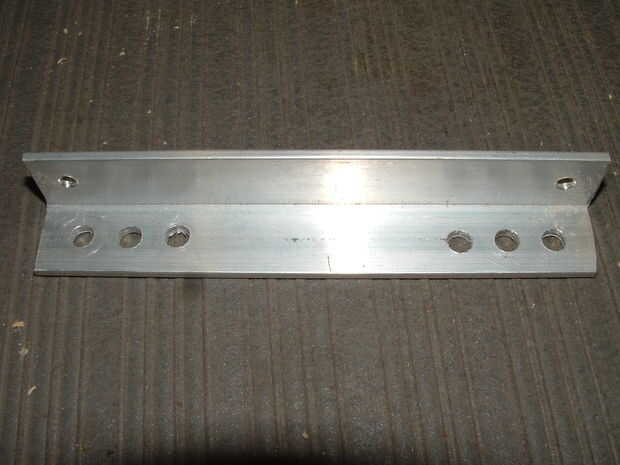

Perforaron tres agujeros de 9/32" en cada extremo del ángulo de aluminio de 6" sobre una distancia de media pulgada y un 1/8" agujero en cada extremo en la otra cara. (ver fotos para una mejor comprensión)

Es para la fabricación.
