Tres en uno: IC / probador de continuidad y generador de señales (9 / 12 paso)

Paso 9: Utilizar - continuidad pruebas

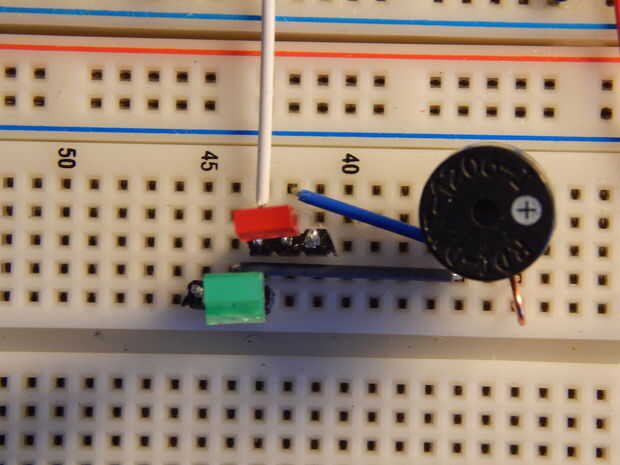

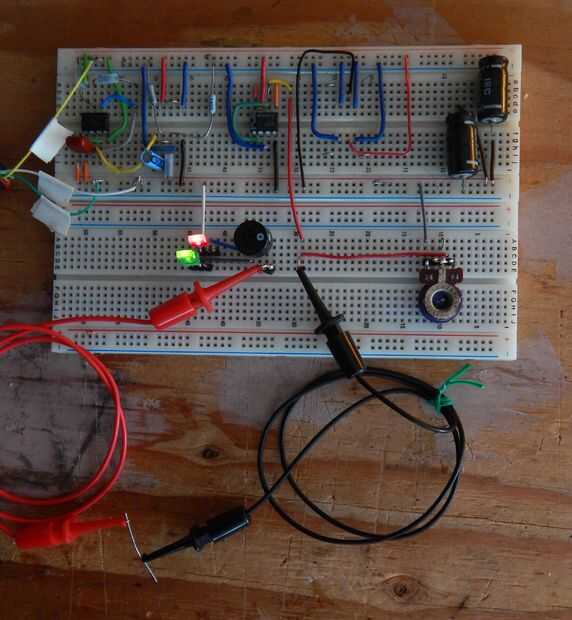

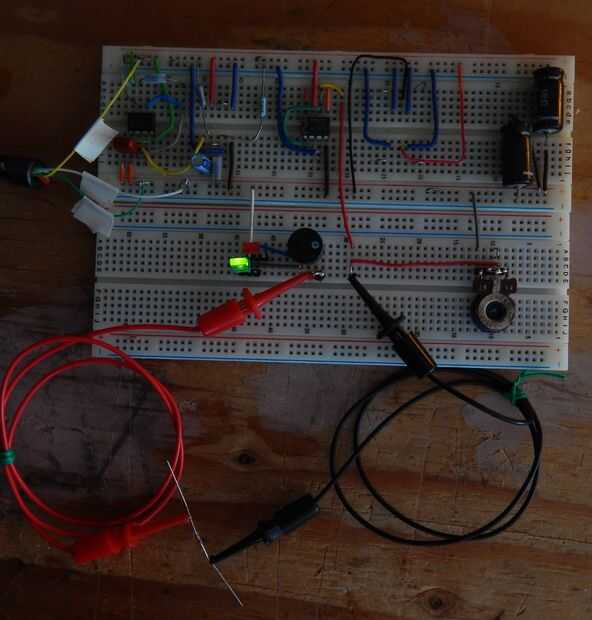

Para probar continuidad Conecte las dos partes del detector a la salida de un amplificador operacional de trabajo o el 555 después de C_BLOCK, debido a los componentes en la salida del 555 que conseguimos en coche un poco más de un amplificador operacional.  Entonces rompe el circuito (ver esquema) con 2 cables para sondeo del dispositivo bajo prueba.  El LED debería apagarse en el altavoz silencioso.  Conectarse al dispositivo, el LED y el altavoz se encienden si el dispositivo es un buen conductor más apagado.

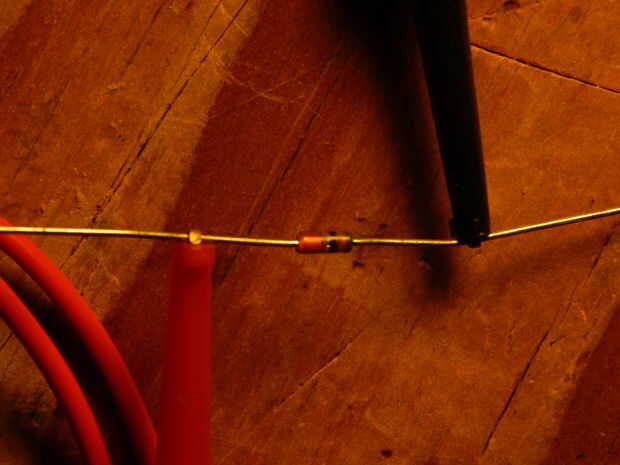

Un diodo prueba con este medidor encenderá sólo uno de los LEDs si es bueno (se puede saber la orientación del diodo por el cual uno se enciende).  Si el diodo es un LED sí mismo el probador debe tener suficiente corriente para luces de 1/2 de la salida de onda cuadrada.  Esta prueba de diodo no verifica especificaciones completas del diodo y exponer el diodo a mucho voltaje reverso.  También puede utilizar para probar el LED son diodos y se enciende sin importar de qué manera están conectados.

Prueba de un condensador puede o no puede activar los detectores de LED dependiendo de la capacitancia conectado y la frecuencia de su 555 (prueba con componentes bien conocidos puede dar una guía para interpretar la reacción de detectores)
