Paso 2: Teoría: global ver

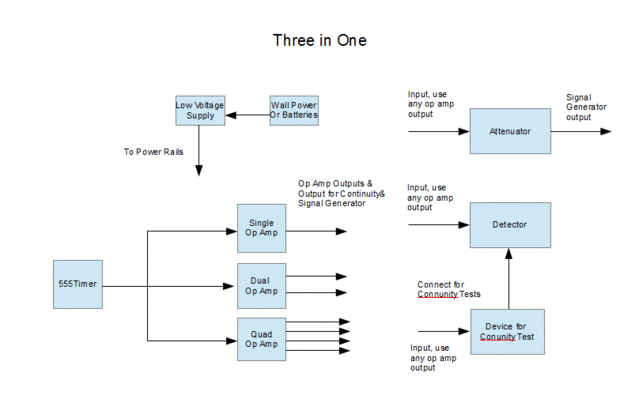

Yo le guiará a través del circuito, primero en un nivel alto, luego en pasos adicionales en detalle. Por favor consulte el diagrama de bloques para este paso.
El temporizador 555 se utiliza a menudo como un generador de onda cuadrada. En el probador de configurarlo de esta manera y buscar la salida de onda cuadrada, si está allí entonces declaramos la 555 trabajo de circuito. Para otros fines utilizamos esto como nuestra fuente básica de la señal.
La onda cuadrada se alimenta entonces a la entrada de uno o más de los amplificadores operacionales. Cada entrada del amplificador se considera trabajo si salidas una onda cuadrada.
El generador de señal es simplemente la salida de onda cuadrada, esto es una señal común de generadores de señal. Para una onda cuadrada bipolar buen seguimiento esto con una etapa de solo op amp. Añadir un atenuador de potenciómetro para obtener una onda de amplitud ajustable.
Para pruebas de continuidad que una onda cuadrada de alimentación a un circuito bajo prueba y buscar la onda empuja actual a través, usando un detector hecho de un pequeño Altavoz y un par de luces LED.
