Paso 3: Teoría: Temporizador 555

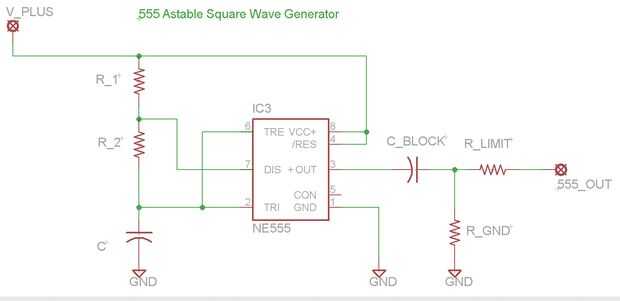

El temporizador 555 (y sus varios sabores diferentes) se pueden configurar para dar salida continua de onda rectangular.  Esto se llama su configuración astable.  Este es el circuito que usé.  Generalmente si el 555 puede producir esta onda es mucho trabajo.    También ver las fotos de mi circuito.

La salida del 555 tiempo se pasa a los amplificadores op mediante un condensador (C_BLOCK) para que la onda sea AC con respecto a la tierra de la fuente dual, esto hace que la salida del amp op bipolares (oscilaciones por encima y por debajo del suelo).  También añadimos la resistencia (R_LIMIT) para proteger contra cortocircuitos en la salida y R_GND para asegurarse de que el valor de salida Centro permanece centrado en la tierra.

Una leve nota de la onda cuadrada, algunos dirían que no es una onda cuadrada pero una onda rectangular, un lado es dos veces tan amplia (en tiempo) como la otra.  Esto está relacionado con las ecuaciones de momento para el 555 y que he elegido 2 iguales valores para las dos resistencias en el circuito de sincronización.

Referencias:

• Temporizador 555 por amandaghassaei paso 5: 555 Timer: modo Astable

• LM555 temporizador  http://www.ti.com/lit/DS/symlink/lm555.pdf
