Tres en uno: IC / probador de continuidad y generador de señales (5 / 12 paso)

Paso 5: Teoría: Detector de

Tienes que ser capaz de detectar la onda cuadrada para ver si los circuitos están funcionando.  Para la prueba de las fichas puede utilizar un osciloscopio para ver la salida.  Para el generador de señal no detector es necesario para que funcione, pero puede utilizar un endoscopio para asegurarse de que está trabajando.

Para el probador de continuidad queremos el detector para detectar la señal sólo si está fluyendo una corriente de unos pocos ma indicando una conexión de baja resistencia. (este mismo detector puede usarse para la prueba de IC y el generador de señal).

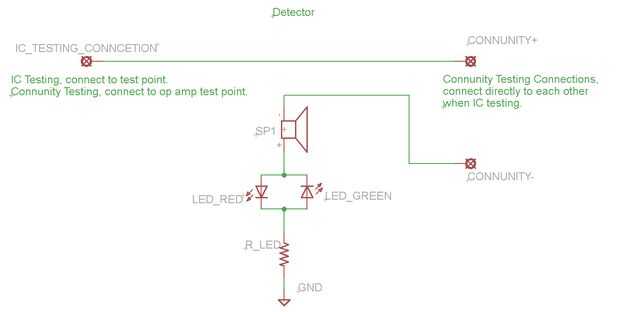

Así que aquí es un detector que sea sensible a unos pocos voltios en algunos ma.  Es sólo dos LEDs conectados en paralelo hacia atrás en la serie con un pequeño Altavoz de una placa madre de computadora (u horno microondas u otro pedazo de la vieja electrónica).  Finalmente utilizar una resistencia limitadora actual (400 ohmios es bastante bueno) cuando se aplica voltaje AC hará tanto resplandor de LEDs, y un zumbido va a salir el altavoz.  Puede mirar el detector o escuchar sólo para él.  Uno de mis altavoces tenía una resistencia bastante alta, si es el caso de se puede probar paralelo con 100 ohmios más o menos, que trabajó para mí.
