Paso 7: Construya
![](/static/image/loading.gif)
Pero acababa de usar protoboard generalmente técnicas de construcción. La sección de op amp se construye una y otra vez, una vez para el amp op solo dos veces por el amplificador operacional doble y 4 veces para el amplificador operacional cuádruple. Las conexiones de carril (los largos en la parte superior e inferior de la placa se utilizan para la + parte de la alimentación – parte de la alimentación, la tierra de suministro de energía y la salida de onda cuadrada de la 555. Conecte la onda cuadrada a la entrada de cada uno de los circuitos de op amp.
La potencia del circuito es un poco inusual porque amp op como dos fuentes positivas y negativas. ¿La forma más sencilla de suministrar esto es con 2 pilas de 9 voltios, pero muchas fuentes del Banco (incluyendo el uso ver: casi una fuente de alimentación por russ_hensel? ALLSTEPS) son dos fuentes que es lo que uso. Se adaptan, o incluso puede dividir una sola fuente para usar con amplificadores op (ver:
- Split rail de alimentación de una fuente de carril solo por Harrymatic
- Crear un Virtual poder suministrar tierra http://Forum.allaboutcircuits.com/showthread.php?p=84026
Valores de los componentes:
Temporizador 555
- C = 100 nF
- R1 = 25K
- R2 = 25 K
- C_BLOCK = 22 microF
- R_LIMIT = 400
- R_GND = 30k
Detector de
- R_LED depende de tus altavoces, si no prueba usada 400 ohmios, ajuste de brillo razonable
- Poner resistencia en paralelo con el altavoz si el led no se enciende

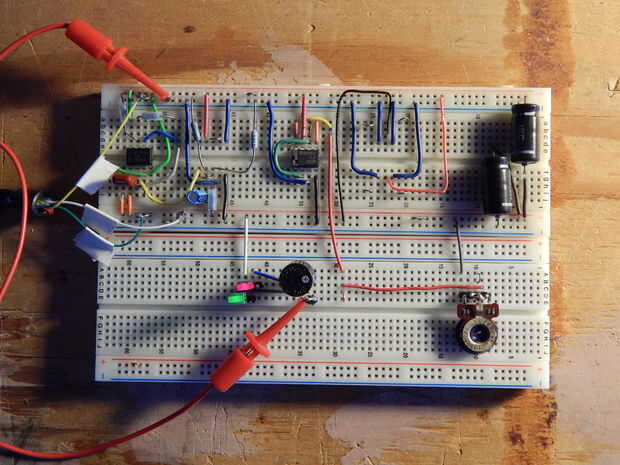

En la foto que el circuito para el amp op solo es un poco desordenado con la salida del 555, siga el esquema que es correcto.
