Paso 8: Use It - pruebas de IC
![](/static/image/loading.gif)
![](/static/image/loading.gif)

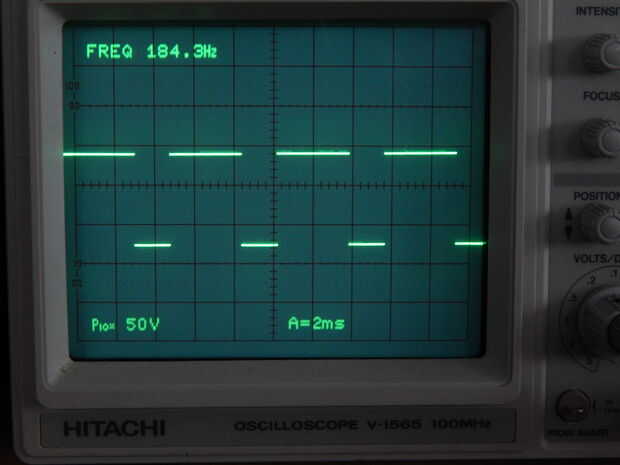

Para probar un 555 temporizador insertar y buscar a la salida (justo después del condensador C_BLOCK). Puede utilizar el detector o un osciloscopio para mirar la salida. Tenga en cuenta que la señal directa de la clavija de salida oscila desde suelo a la alimentación positiva de casi, pero nunca es negativa.

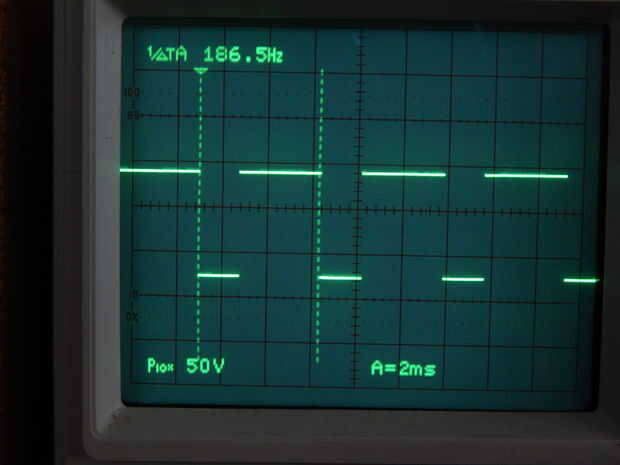

Para probar un op amp primero insertar un buen Temporizador 555, compruebe su salida. Si está bien colocar el amplificador operacional (uno de la simple, doble o cuádruple). (Op amp pin outs son bastante estándar, compruebe para ver si el tuyo es una excepción). Compruebe que las salidas del amplificador operacional. Si tienes tus ondas cuadradas está OK. (estas ondas deben swing por encima y por debajo del suelo debido a la continua bloqueo de condensador C_BLOCK.)
