Tres patas caballete de Knock-Down (1 / 8 paso)

Paso 1: diseño

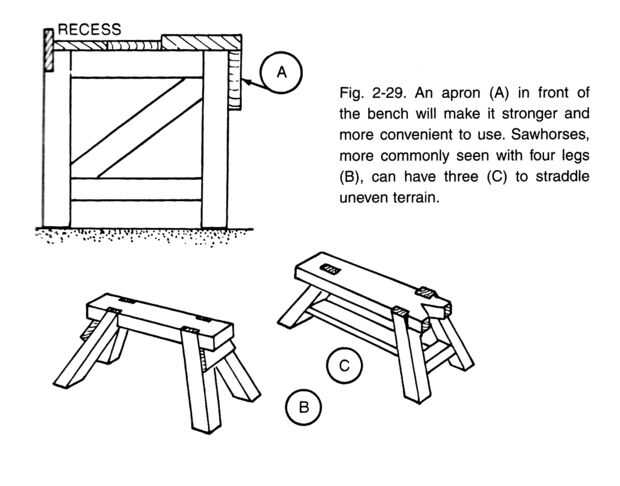

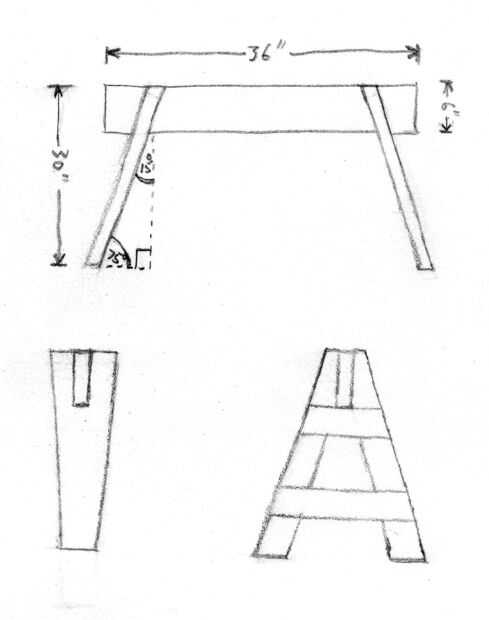

Mayoría de caballetes tienen las piernas en 15 º para la estabilidad. Decidí hacer las patas del armazón ubicadas a 15 º, y hacer que el marco y la pata de mono ubicados a 15 º entre sí. La idea era hacer esto tan estable como podría ser sin dejar de ser un 3 patas un caballete de aserrar.

Para obtener la longitud de las piernas, puede utilizar estas ecuaciones o se puede usar esta calculadora. Yo sabía que quería hacer el caballete 30" de altura, y sabía que todos los 3 ángulos de los triángulos (90 º + 15 º + 75 º = 180 º). Para la sola pierna, corrí a través de la calculadora una vez y tiene una longitud de pierna de 31,05829"(31 _1/16"). Para el final 2 patas, utilicé ese resultado y resuelto para la hipotenusa otra vez que me dio 32,15391"(32 ³/₁₆). Este número me da la longitud de las piernas de inglete compuestas.

Para un plano detallado, abrir el PDF adjunto.
