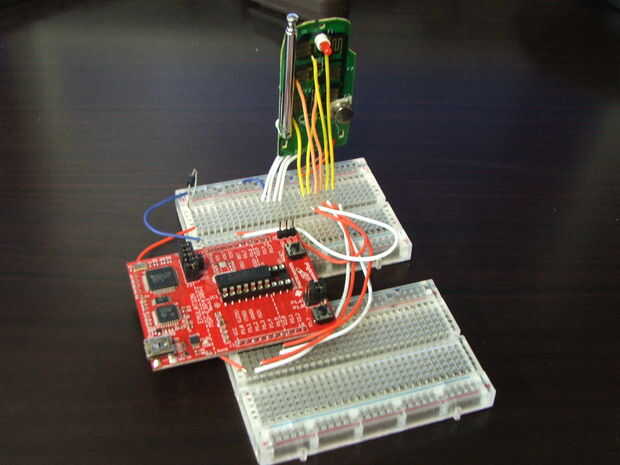

Paso 3: Conexión para el microprocesador
El Launchpad fuentes 3.6V cuando se conecta al puerto USB de un ordenador. El mando a distancia utilizado una batería de 3V por lo que he añadido un diodo a la línea de Vcc a la energía.

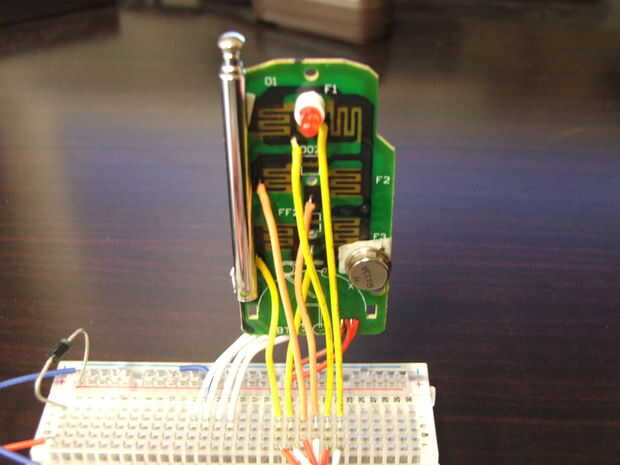

Cada uno de los 6 cables conectados a los electrodos de botón necesita estar conectado a un pin de la mircoprocessor. 3.6V envío a los topes de botón no parece afectar el rendimiento o dañar el transmisor.

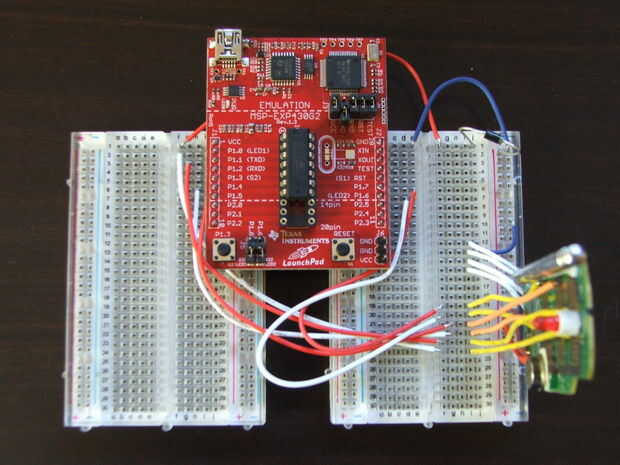

El orden en el que conecté los pines es
P1.0 - receptor 1 - Off
P1.1 - receptor 1 - en
P1.2 - no conectado (usado para la línea de Rx del PC)
P1.3 - no conectado (conectado al interruptor en Launchpad)
P1.4 - receptor 2 - Off
P1.5 - receptor 2 - en
P1.6 - receptor 3 - apagado
P1.7 - receptor 3 - en
Además de configurar el Launchpad me quitan ambos puentes de J5 (LEDs) y el puente TXD de J3.
Si se rompe hacia fuera el interruptor de canal que necesita atar el cable canal a la tierra, los demás pueden dejarse flotando. Si lo desea puede controlar el canal de un microprocesador pero el LaunchPad no tiene suficientes líneas de IO para esto sin hardware adicional.
