Tri-helicóptero barato de madera! (3 / 10 paso)

Paso 3: Wire los motores y variadores

No utilizo cualquier conectores especiales para el cableado.  Había soldado los cables directamente juntos y encogimiento envuelto las conexiones.  Este es el método más simple. Si desea utilizar los motores de otro proyecto conseguir algunas balas conectores banana de una tienda o en línea y de la soldadura de los cables de regulador de velocidad primero.

Asegúrese de que sus conexiones son buenas y no corto debido a las vibraciones en vuelo! Los controladores de batería y velocidad pueden poner hacia fuera un montón de jugo y podrían explotar o incendiarse si se pone en cortocircuito los conductores!

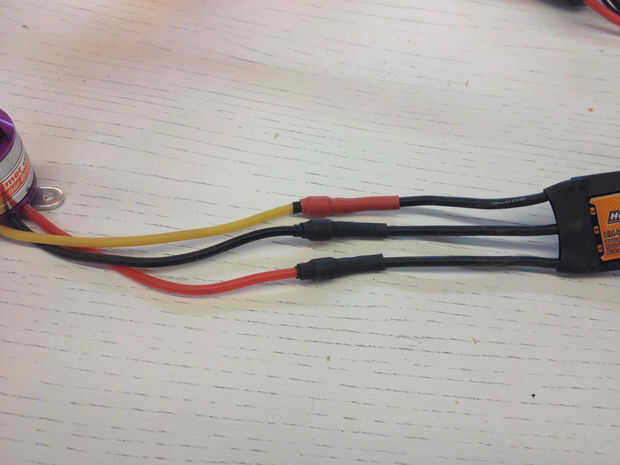

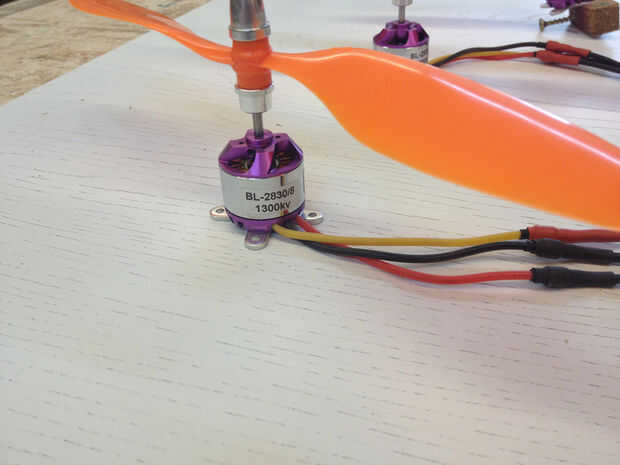

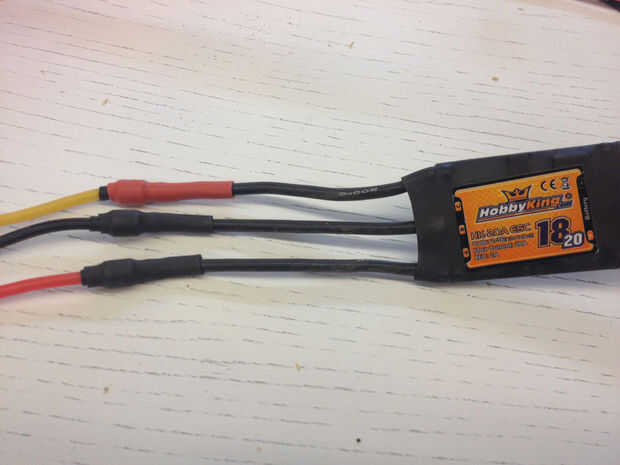

Para mi particular motor y combinación de regulador de velocidad A -> rojo, B -> negro, C > amarillo.  Si el motor gira en la dirección equivocada invertir 2 cables entre el motor y el variador.

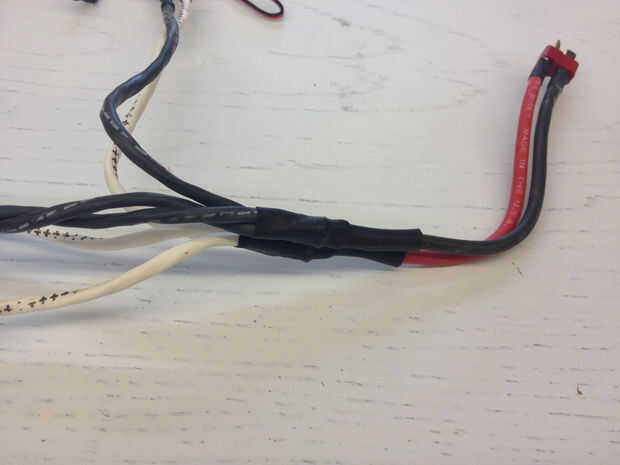

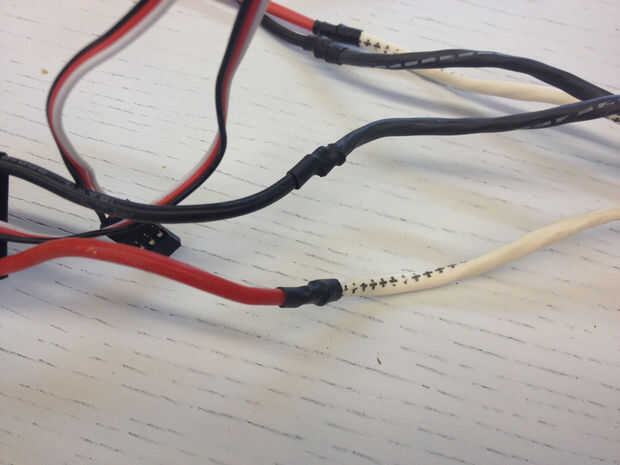

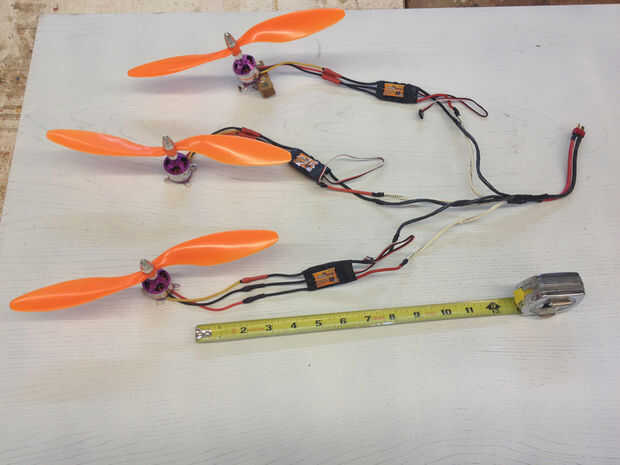

Cada motor está conectado a un controlador de velocidad y cada positivo de cada variador está conectado a cada cable negativo de cada regulador está conectado juntos.  Los cables positivos y negativos entonces se conectan a un conector de batería.

Nota:
Los controladores de velocidad convierten el voltaje de la batería a 5.0V para alimentar el receptor y el servo a través de su propio servo!
