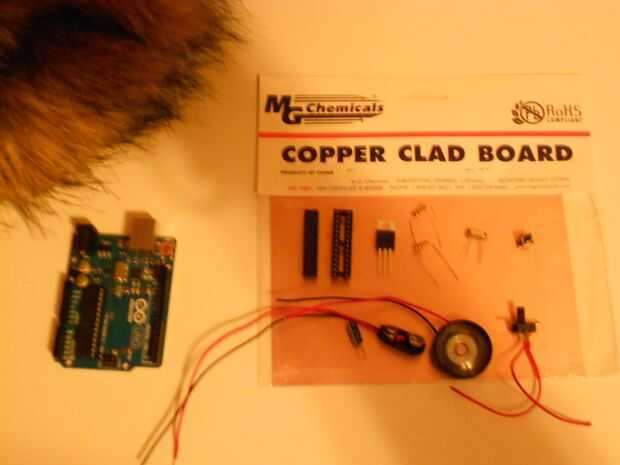

Paso 2: materiales
Capacidades de programación de Arduino - que supondré lo tienen si usted tiene un Arduino
-Sin soldadura placa de prototipos
-Falsa piel, su elección de color y estilo
-Material de relleno
-Altavoz 8Ω cutre. Tengo uno en mayoría estantes de componente de Radio Shack.
Las cosas una copia especializada Arduino: (puede utilizar un Arduino real y proto-board, si quieres.)
-ATmega328P-PU es el chip en un Arduino real
--correspondiente 28 IC pines
-Regulador de voltaje LM7805
-Cobre-revestida tablero para grabado o tablero de tira o lo que quieras usar para hacer un circuito impreso. Vaya al paso 5 para más
--Si utilizas revestido de cobre como lo hago yo, necesitas grabador y algún tipo de material de enmascarado. Una vez más, vaya al paso 5 para la elaboración
-2 x 10kΩ resistencias
-Oscilador de cristal 16MHz
-Interruptor momentáneo
-Un condensador electrolítico de 22μf alrededor de
-Soporte de la batería de 9V
-Un interruptor para la alimentación. Cualquier estilo que te gusta como es bastante pequeño.
Herramientas:
-hilo y aguja
-pernos
-soldador y soldadura
-Si usted está haciendo una placa de circuito, un taladro (preferiblemente un taladro) y algo para cortarla como una dremel.
