Paso 13: Paso 2i: plomo doblez y soldadura - final

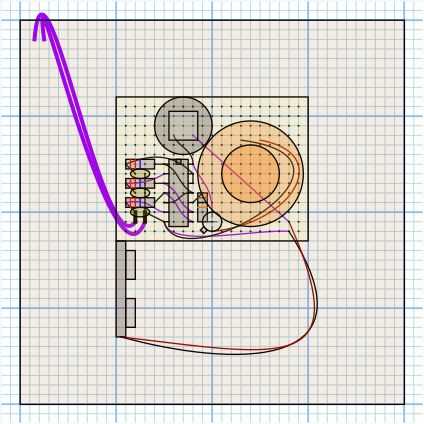

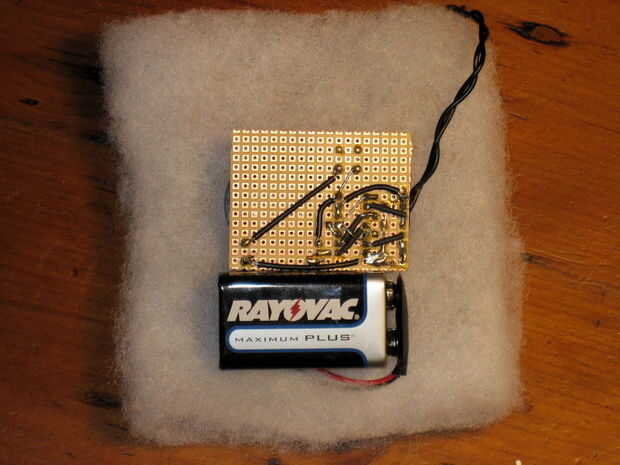

Conecte el condensador variable C4 al circuito en paralelo con el condensador C3 como se muestra esquemáticamente en la figura 1 y se ve en la foto Figura 2.
Deberá "impulsar" la altura del botón del interruptor de S1 para que consigue pulsado cerrado fácilmente cuando el condensador variable C4 es "puré" abajo en la pizarra electrónica. Para ello, agregar una cuña de un pequeño trozo de G10 Junta (o lo que sea) a la parte superior del interruptor. Fije la cuña a botón del interruptor con una broca pequeña de cinta de espuma doble antiadherente.
Finalmente. Instalar el IC del CMOS 4093B en el zócalo DIP de 14 pines, conecte la batería de 9V y probar el circuito. Debe sonar algo así como el archivo de mp3 en este enlace: <tribble.mp3tribble.mp3 >. Intentar "machacar" el condensador variable (necesita aislar y el resto de la electrónica, de la mano) y observe el cambio de tono.
Una vez que la electrónica está trabajando encima de las expectativas es el momento de construir una piel cubierta, cosas de la electrónica y termina la construcción.
