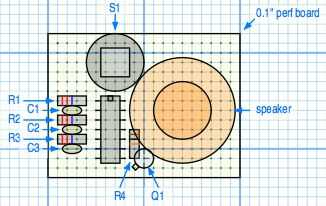

Paso 4: Paso 1: diseño de piezas
Puede doblar los cables de la parte ligeramente para que no caigan fuera de la Junta de perf demasiado fácilmente. También puede anclar eventualmente lado de imán de altavoz a la Junta de perf por medio de un pequeño trozo de cinta de pegar o se flop alrededor de una manera molesta. ADVERTENCIA: no coloque el IC del CMOS en el tablero todavía! Coloque sólo 14 perno socket DIP y tenga el IC en su embalaje protector hasta que termine con la construcción de la placa de circuito.

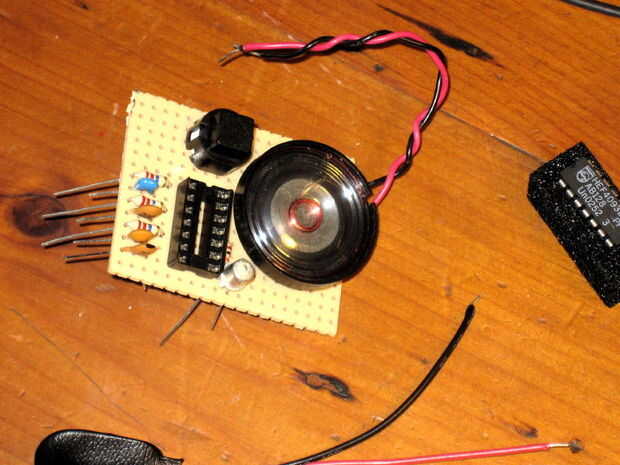

La figura 2 muestra una foto frontal de mi diseño de piezas.

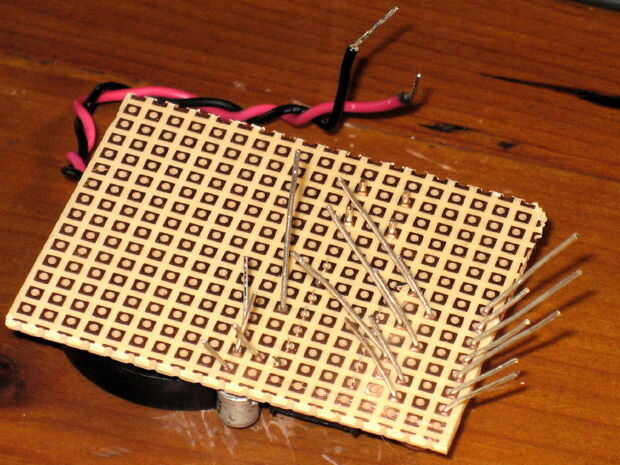

La figura 3 muestra una vista posterior de las mismas piezas en el tablero de circuito.
Tenga en cuenta que usé un capacitor de 47pF en paralelo con un condensador de 22pF para el C3 porque no tengo un 68pF práctico. No hace ninguna diferencia real eléctrica.
