Triciclo eléctrico (14 / 16 paso)

Paso 14: Construcción de una batería

Construcción de la batería fue manos abajo el paso más peligroso de este proyecto.  Para cada paquete de la batería (construyó dos), utiliza 36 A123 26650 de sistemas celulares, en una configuración de 12S3P.  Puesto que utiliza células de materia prima, tuve que soldar las células entre sí mismo.  Se trata de donde sacar cosas.  Una de estas células es capaz de descarga brevemente 120 amperios.  Cuando se suelda el paquete de baterías, son meter cosas de metal alrededor de los contactos expuestos de grandes grupos de estas células.  Accidentalmente, causando cortocircuitos puede causar daños graves.  Un corto a través de algo delgada probablemente vaporiza el alambre que provocó el cortocircuito.  Pase lo que pase, habrá una gran cantidad de calor involucrado.  Afortunadamente, al menos, estas células son mucho más estables que celdas de polímero de litio de grado de manía, por lo que no estallará en llamas si dañado, sobrecarga o overdischarged.  Te recomiendo que no construyes un paquete como este, a menos que alguien que sepa lo que están haciendo te muestra cómo primero.

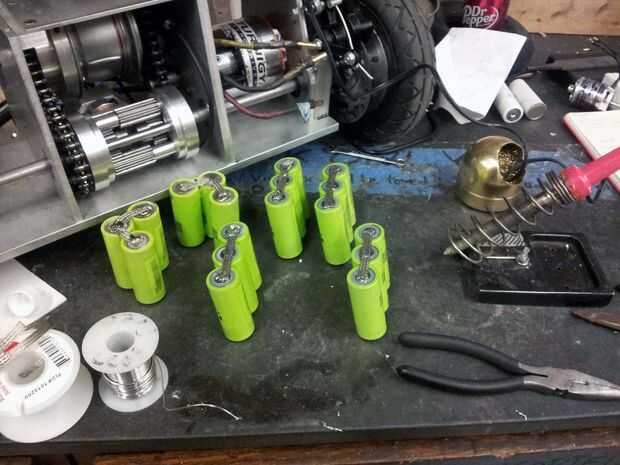

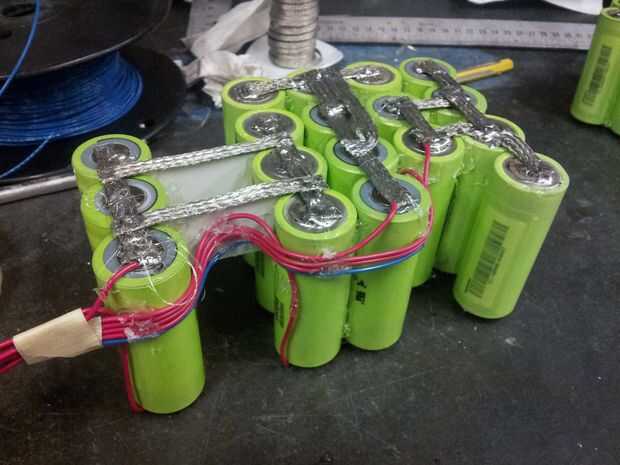

Para construir el paquete, empecé a organizar las células en grupos de tres, virar con pegamento caliente y las células en paralelo con trenza de cobre pesado de soldadura.  Luego pegan estos módulos y soldadas en serie con la trenza más.  El paquete de baterías de 12 años se organizó en dos capas, cada una de ellas era un paquete de 6S.  Esto me deja usar conectores de balance 6S, puesto que no puede equilibrar mi cargador cargar un pack de 12 años.

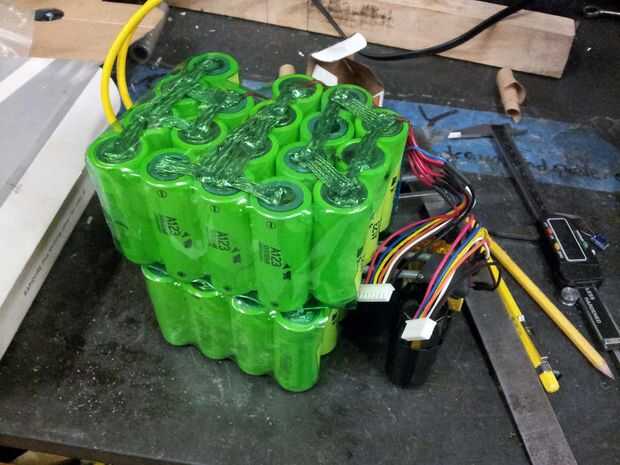

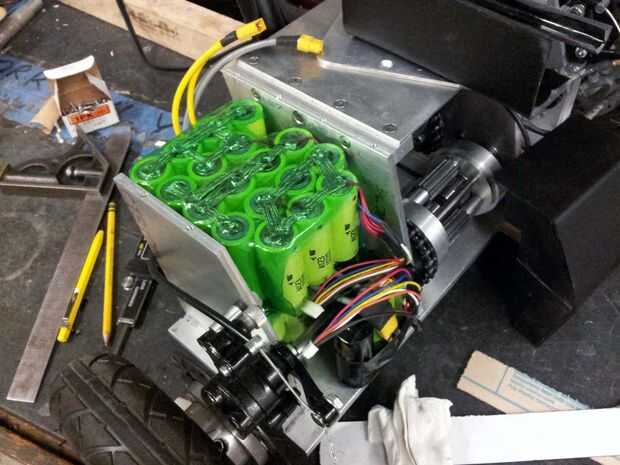

Para proteger el paquete, sirvió de botellas de refresco de 3 litros del encogimiento del calor.  Cuando los frascos se enfríen, forman un caparazón alrededor de las células.  Entre las dos capas y en el interior del compartimento de pilas, he añadido algunas capas de la espuma de amortiguación de vibración.

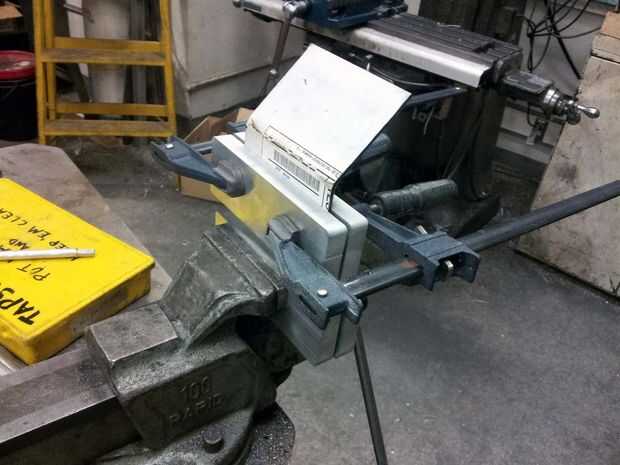

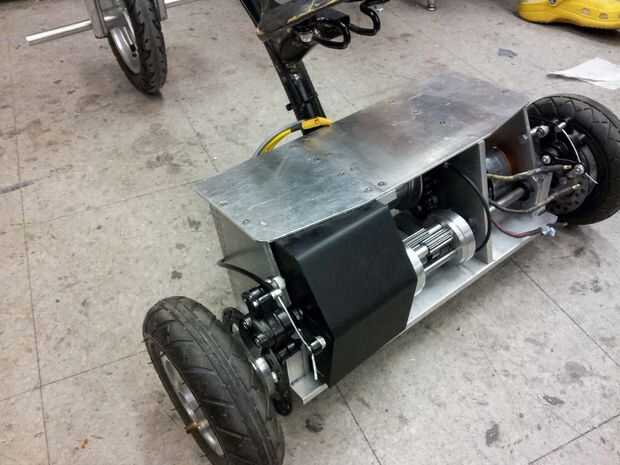

Para cubrir el compartimento de las pilas, hice una cáscara doblando algunos mate acrílico negro y pegado a la chapa superior sobre el compartimiento de pilas.  Para doblar el acrílico limpiamente, fijar bloques de aluminio grande justo por encima y por debajo de la línea de plegado y calienta la línea con una pistola de calor.  Los bloques de aluminio soporten acrílico mientras lo doble y también mantener el material que no quiere enfriar la curva.
