Triciclo eléctrico (4 / 16 paso)

Paso 4: Construcción del marco: brocas de acero

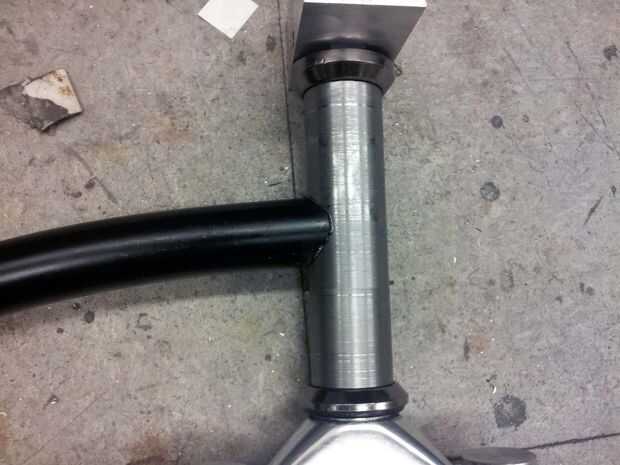

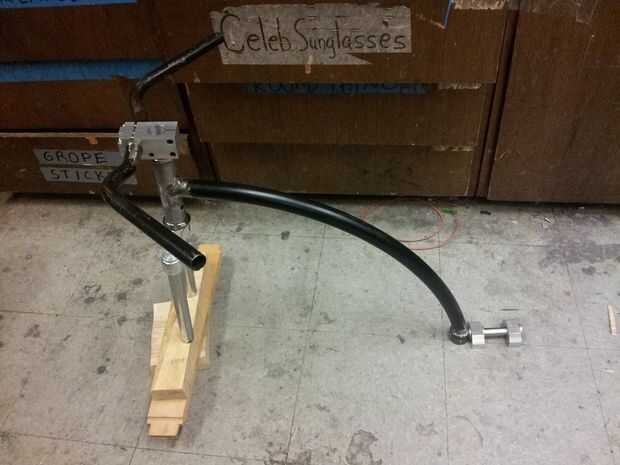

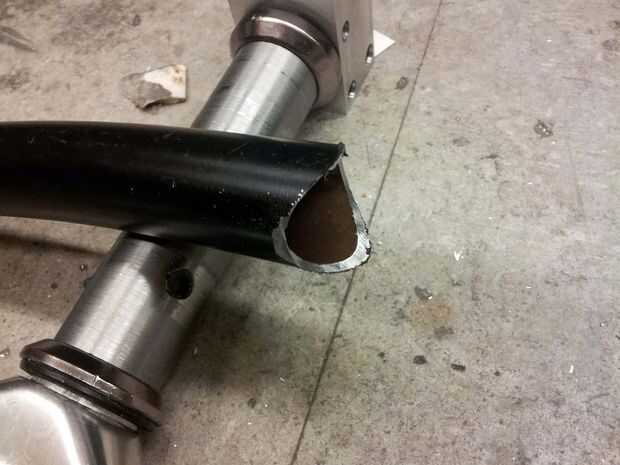

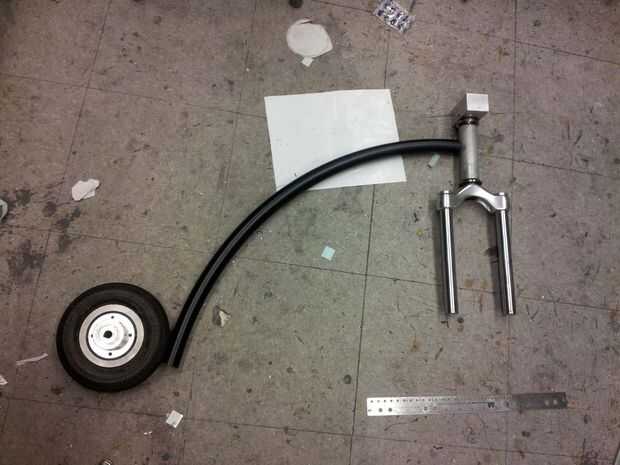

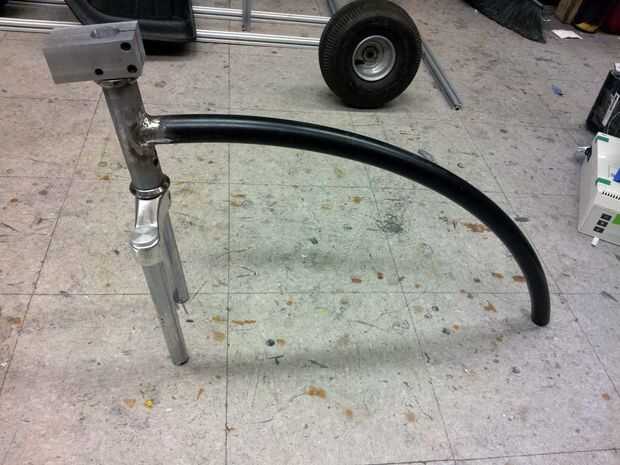

La mitad delantera del armazón del triciclo fue construida de tubos de acero soldado con autógena.  Originalmente, previsto en la compra de algunos tubos de acero y doblarla a la curvatura correcta para el marco, pero me paso a buscar un tubo de casi exactamente el mismo radio de curva que diseñé en mi modelo de CAD en una esquina en MITRAS.  El tubo de dirección se hizo también de algunos tubos de acero de desecho.  El interior fue agujereado hacia fuera para el diámetro correcto para presionar en un casco de bicicleta.  Para unir los dos tubos, yo primero inglete el extremo del tubo de acero curvado con un serrucho.  Yo entonces MIG soldó con autógena los dos tubos juntos.

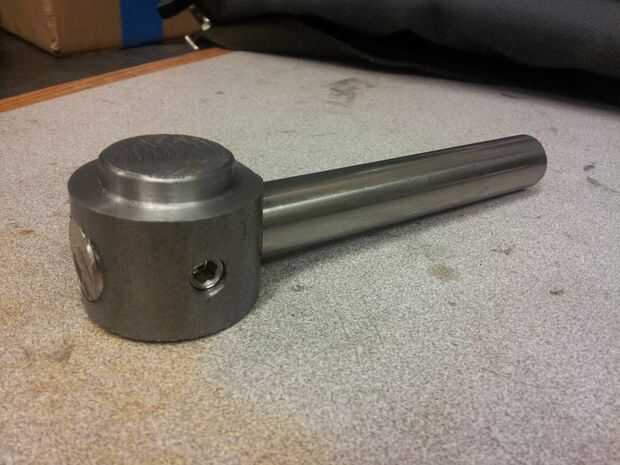

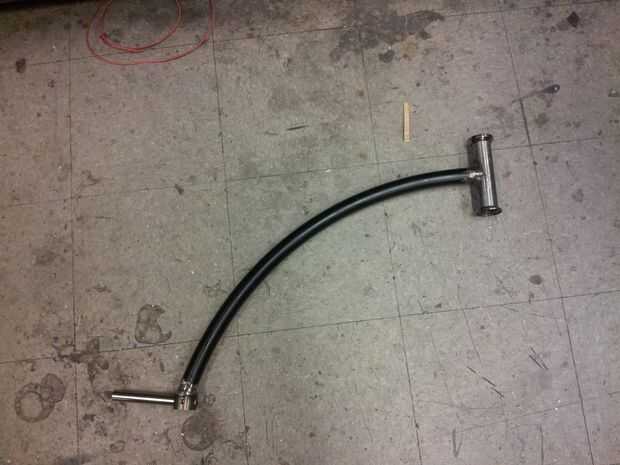

La mitad delantera del armazón del triciclo es capaz de inclinación con respecto a la mitad de la espalda, para que el jinete puede inclinarse en vueltas.  Para hacer que el pivote, os adjunto una precisión 3/4" espesor acero varilla de tierra en el extremo posterior del tubo de acero curvado.  Esta barra se inserta en unos bujes de bronce en la mitad trasera del marco, permitiendo que gire.  Para sujetar la barra de acero, hice un enchufe de acero y había soldada en el extremo del tubo curvado.  El enchufe tiene un agujero de 3/4 perforado a través de la barra y dos tornillos que se pueden apretar en la barra, sosteniendo en su lugar.
