Paso 2: PCB BOM.
Para hacer los auriculares BT, hay dos formas. Puede conectar el módulo a la Junta de depuración con varios componentes. Pero es mejor hacer una fábrica de PCB, como lo hice.
Por lo tanto, tenemos:

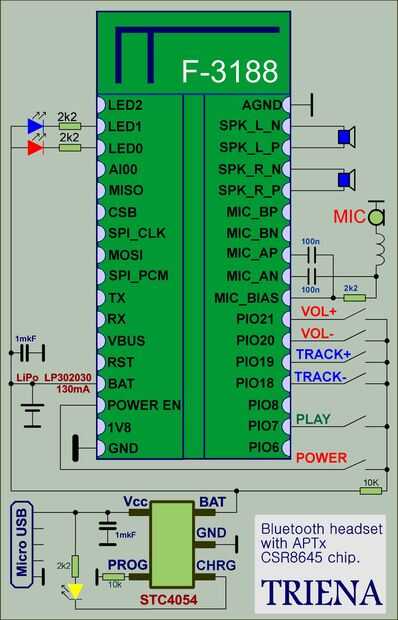

1. módulo F-3188
2. el PWB. Usted puede pedir a sus tableros de servicio más cercanos. Todos los archivos GERBER que se encuentra en la carpeta
https://Drive.Google.com/Drive/folders/0B1YfTvvRCU62QkJ2YU5taDlhU2c
3. botones TACTB-64K-F 6 piezas
4. cargador de conector micro-USB.
5. LiPo batería 130ma.
6. LEDs SMD0805 3 piezas de diferentes colores.
7. la k resistencias de 10k y 2.2 algunas piezas SMD0805.
8. Condensadores 100n y 1mF SMD0805 2 piezas cada uno.
9. STC4054 viruta de regulador de cargador
10. cualquier auriculares con cable.
