Paso 2: Montaje de Motor

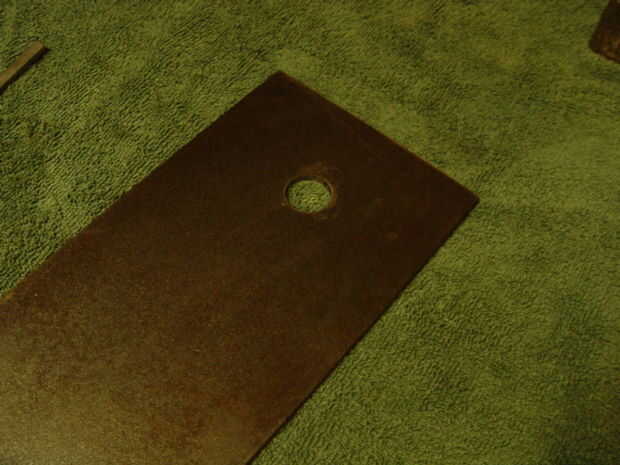

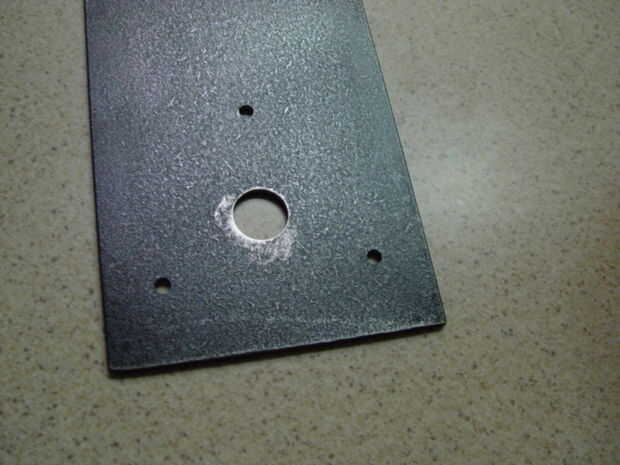

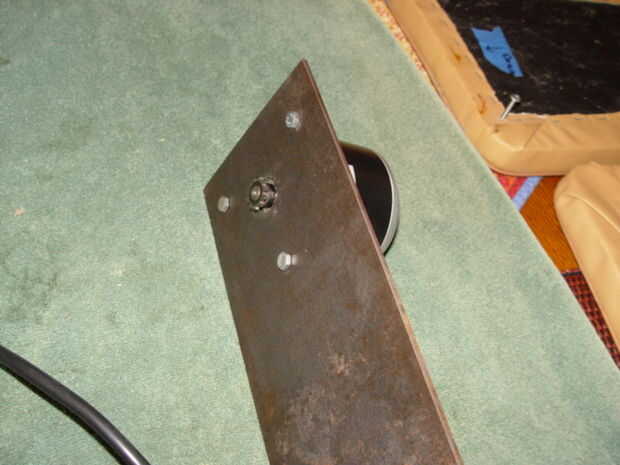

Perfore un orificio de 1" centrado en la placa de 6" x 12" acero. Permiten unos ½" en la parte superior de la placa más allá de la parte superior del motor. El orificio de 1" le permitirá poner el motor en la placa de acero con el piñón de 11 dientes que sobresalen a través del orificio. (Foto 1) Centro de la rueda dentada en el agujero y marque los orificios de tres pernos. Asegúrese de colocar el motor para que sea el cableado eléctrico en la mejor posición para su particular sistema para arriba. Me ha recordado mis hacia abajo por lo que podría correr el alambre debajo de la armazón del triciclo. (Foto 2) Prueba de ajuste del motor en el Monte para asegurar que todos los tres pernos se alineen correctamente. (Foto 3)

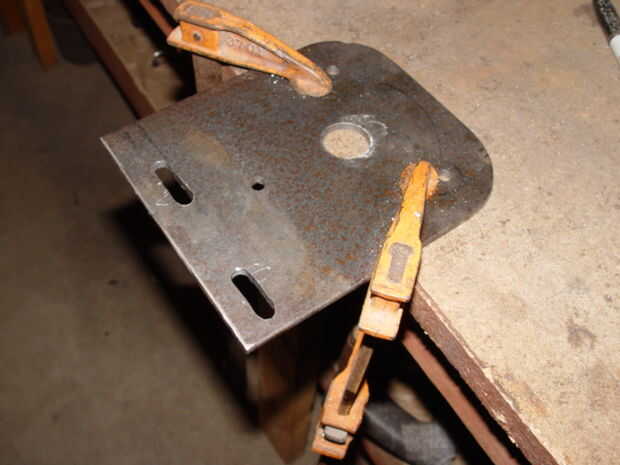

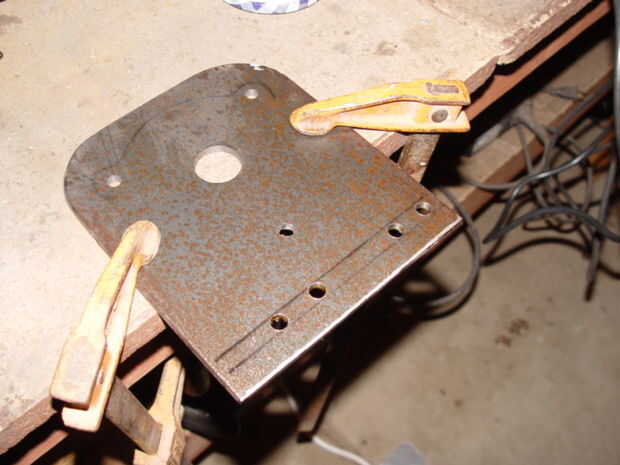

Para hacer el motor de montaje ajustable, que le permitirá tomar la holgura de la cadena, crear dos ranuras donde se atornillar la placa de montaje a su marco. Estoy usando tornillos de fijación de 5/16" por lo taladré 4 agujeros un poco más grande que el tamaño del perno 5/16". Cada orificio servirá como uno de los extremos de cada ranura. (Foto 4) Corte el material entre los agujeros para crear las ranuras de deslizamientos. (Foto 5)

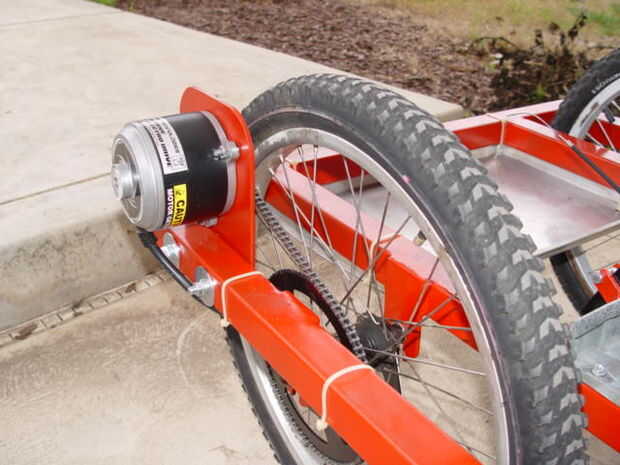

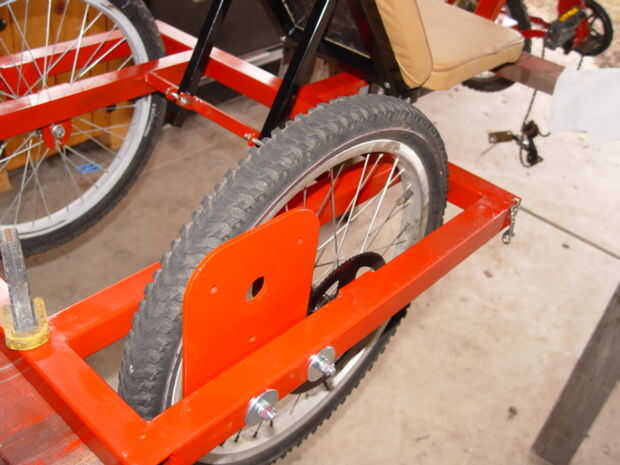

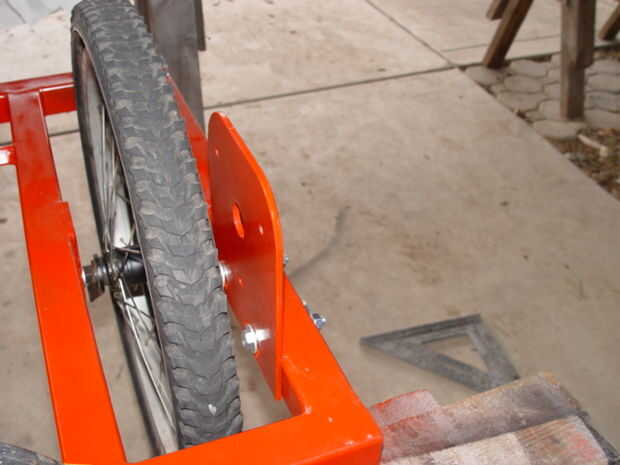

Perno de la placa de montaje en el bastidor. Observe el uso de arandelas extra grandes para evitar cualquier colapso de la tubería cuadrada cuando los pernos de montaje del motor son apretados abajo. (Fotos 6 y 7) Set de montaje del motor exactamente en el punto medio de las ranuras y luego instalar la cadena de medida de longitud. Dibujar apretado y luego marque el enlace donde desea instalar el enlace principal. Puede romper y armar la cadena de la trike si encuentras más fácil que poner en el master con la cadena sobre los piñones. Si Instale la cadena de lo trike, necesitará quitar la rueda y cuelgue la cadena sobre el piñón de 90 dientes y vuelva a instalar la rueda. Deslice el montaje del motor todo el camino hacia la rueda/rueda dentada y la cadena debe bucle fácilmente sobre dos ruedas dentadas. Luego deslice el soporte en la dirección opuesta hasta que la cadena esté apretada. Apriete los pernos. (Foto 8)
