Paso 2: Cableado del Arduino
Empecé con la demo simple poner.

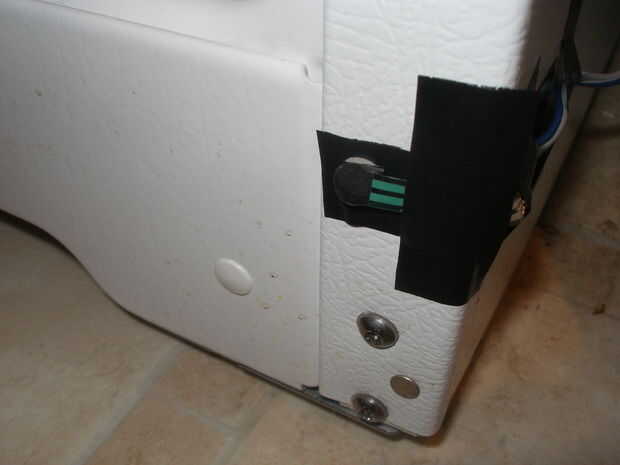

La configuración final que hice tiene una pata de la resistencia de presión conectada a 5V
La otra pierna tiene el alambre de resistencia de 10K a tierra para tirar hacia abajo y al final esté enchufado en analógico 0.
Esto lee en el valor de la resistencia de presión.

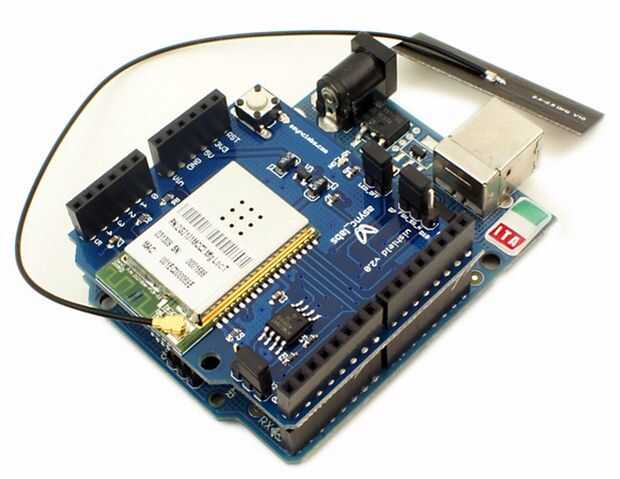

Y ya que no quiero tener alambre directamente a mi ordenador y tener cables por toda mi casa WiShield de asynclabs.
Usted puede utilizar cualquier método para hacer la comunicación: wifi, cableada, bluetooth. Me acaba de pasar que un WiShield alrededor de usar.
El WiShield le enchufe todavía otros cables necesarios para interfaz con el arduino y la resistencia de presión.
El cuadro incluido es para la referencia, apenas enchufe en las cosas el mismo con el WiShield conectado a arduino.

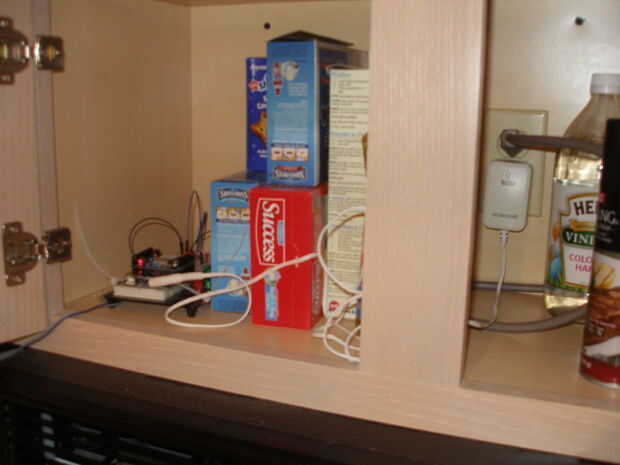

Tengo una toma de corriente en uno de los muebles cerca de mi nevera, que resultó para ser un gran lugar para ponerlo. Se remete lejos y fuera de la vista. Tengo una verruga de pared 12V 500mA de radio shack y un conector de barril de 5.5x2.1mm de centro positivo, tal como en una búsqueda rápida de google.
