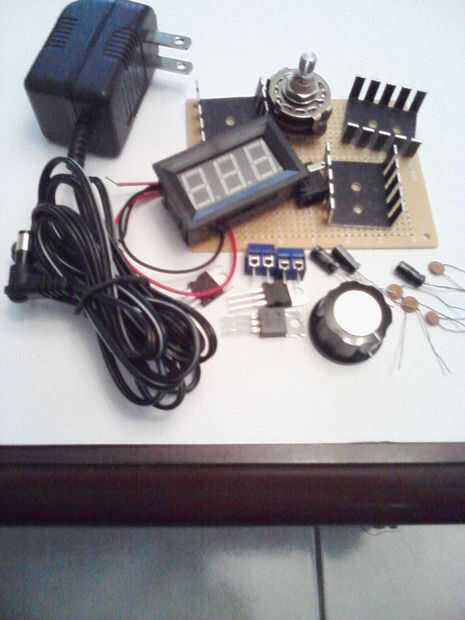

Paso 1: Lista de materiales
3 disipador de calor, TO-220
1 7805, 1A
7809 1, 1A
1 7812, 1A
1 Polo de interruptor rotatorio del eje de la soldadura Lug 4, posición 3 o cualquier posición 3 con 2, 3 ó 4 polos.
1 perilla, 1/4" eje de 24mm, tornillo negro, w/set
1 energía Gato, DC, hombre
1 AC/DC no regulada adaptador/transformador de pared (9V, 12V o 15V) de 200mA a 2A y se corresponde con sus necesidades de energía.
Metro del 1 panel, voltaje LED, azul, 4.5-30 voltios, 3 dígitos, Jameco parte: 2152323
2 conector de terminal bloque 2 posiciones
4 .1microF, 50V condensador cerámico
3 condensador, Radial, 1microF, 25V
O, usted puede eliminar la posición de bloque de terminales 2 conector 2 mientras usted añade un interruptor y un alojamiento para su proyecto.
