Paso 4: montaje

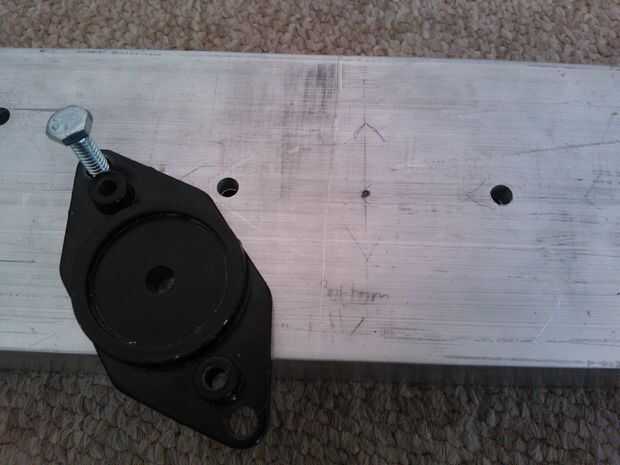

1. Coloque la placa inferior del Monte VideoSecu en los 2 orificios de la viga canal c (lado plano) con los tornillos 2 3/16" 1/4 20 que son 1" de largo y 2 de las tuercas de 3/16" de slim.
2. Coloque 2 de las bridas de piso de metal en la viga canal c usando los 4 agujeros equidistantes cerca del extremo de la viga con 8 de los pernos de 3/16" 1/4 20 que son 1.25" de largo y 8 de las tuercas de 3/16" de slim. Asegúrese de que el logo de cada brida de puntos de la misma manera (generalmente hacia usted si la viga del canal C es tendido longitudinalmente delante de usted). Esto ayuda a asegurarse de que ambos tubos la misma forma como las bridas de piso a veces pueden ser roscadas en un ligero ángulo. Para comprobar esto, atornille cada brida con un niple de tubería de 12" y set sobre una superficie plana con el tubo en el aire. Luego Observe la dirección de la curva y Oriente los rebordes de la viga del canal C de modo que las curvas estará en la misma dirección (hacia abajo o hacia arriba).

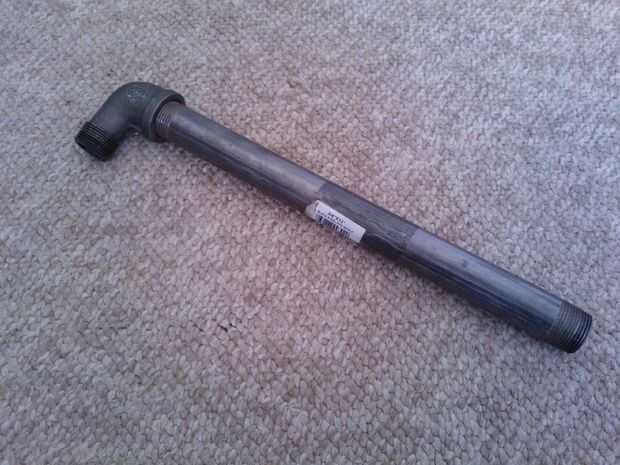

3. Conecte los codos dos de 90 grados a un extremo de cada uno de los niples de tubería de 12" de acero. Tornillo les encima la misma cantidad de vueltas que terminan siendo la misma longitud.

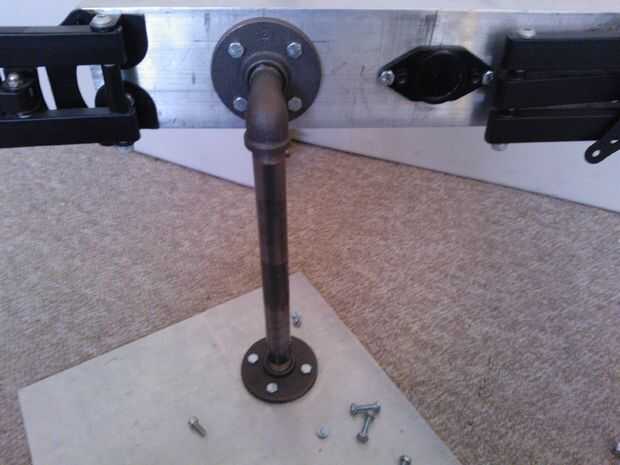

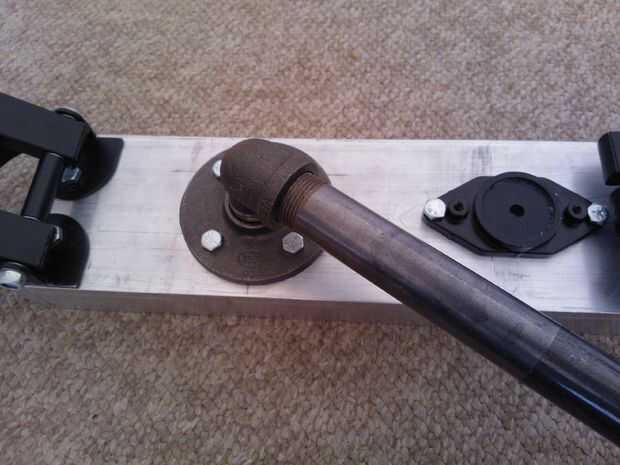

4. tornillo de uno de 90 grados extremos del niple de tubería de 12" a una de las bridas de piso en la C canal de la viga. Gire hasta que se convierte en bastante apretado, contar cuantas vueltas lo toma. Luego aflojar los pernos que sujetan la brida al canal C y repita el proceso con el fin de 90 grados de la otros 12" entrerrosca de la pipa y la otra brida que todavía está conectada al canal C. Asegúrese de que usted comenzó a atornillar los codos de 90 grados en las bridas en los mismos ángulos. Esto impide que el soporte está ajustado a un lado u otro.
5. ayuda a utilizar niveles durante esta parte de la construcción (un nivel se proporciona con cada uno de los montajes del guepardo). Una de las bridas de piso último Conecte a la base y orientar la base para que el reborde de la pipa es el más alejado de usted (ver imagen). Atornille el otro extremo del niple de tubería de 12" a la brida observando la puesta punto y Cuántas rotaciones tomó para hacer un ajuste apretado. Luego gire un poco más o un poco más atrás para que la longitud del canal C es paralela a la parte posterior de la base (es decir, asegúrese de que el 22" largo parte del canal C es paralela a la 21" durante mucho tiempo parte de la base). Entonces, desatornillar el tubo entero y codo de montaje de la base y el canal C y repita los pasos anteriores con el conjunto de tuberías que quitó anteriormente.
6. una vez que cada conjunto de tubos está apretado y sujete las longitudes del mismo, tanto a la base y C.
7. Fije la parte principal del Monte VideoSecu a la parte posterior del monitor de primera. Luego, usando la llave allen suministrada, conectar al monitor y montaje en la base de la viga de canal C que antes de instalar. Utilice un nivel en la parte superior del monitor para nivelar la cosa entera. Inclinación al ángulo deseado (se recomienda 90 grados).

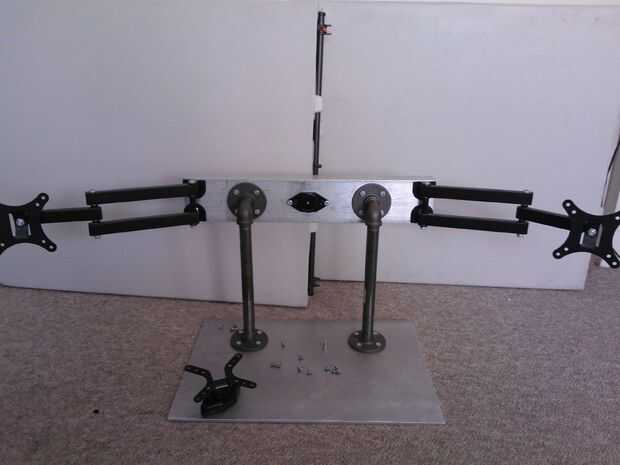

8. Fije los 2 soportes de Cheetah en los 2 agujeros en cada extremo de la viga del canal de C con los pernos de 1/4" 1/4 20 1" largo (te pre instalado en los extremos de los soportes de montajes de cheetah) y las tuercas de 1/4" de slim. Uno de los extremos de la abrazadera de montaje modificado cheetah tendrá sólo un agujero mientras que el otro lado tendrá una ranura corta. Asegúrese de que la ranura se encuentra en la parte inferior de la viga del canal C y el agujero es en la parte superior de cada montaje en el cheetah. Entonces puede instalar su 2 restantes monitores a los soportes de monitor en el extremo de los brazos de cheetah.
9. hay varios lugares para ajustar la posición de los brazos y monitores para que la configuración todo es paralelo y nivel. Un punto es el tornillo inferior (el que está en el extremo de la ranura, no el final del agujero) el guepardo del soporte de montaje. Aflojar este tornillo le permite aumentar o disminuir el ángulo del brazo entero del montaje del cheetah. Otro punto que puede ser ajustado es el tornillo pequeño en el extremo de montaje de monitor del montaje del cheetah. Puede aflojar el perno, ángulo de la montura y luego apriete otra vez. Puede colocar al monitor sobre el soporte con los 2 agujeros superiores del soporte, compruebe el ángulo, rápidamente retirar los 2 tornillos, ajustar el ángulo y luego tornillo de los pernos de nuevo en. Realizar todos los ajustes deseados hasta que el Monte entero y monitores como deseado. ¡ Disfrute!
