Paso 10: Instalación de los reguladores de tensión
![]()

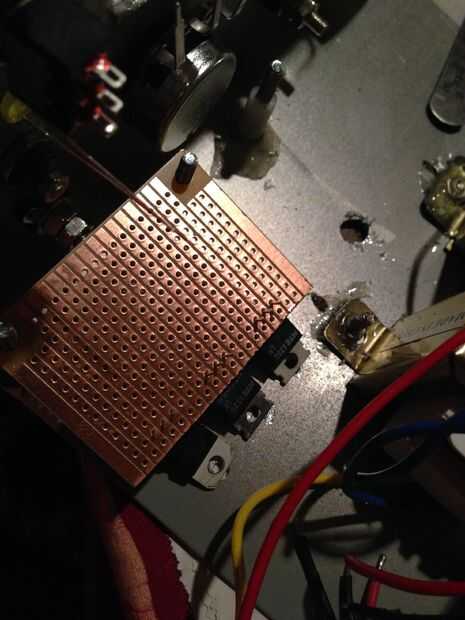

Saber que los reguladores de tensión tenga tibia o caliente, dependiendo de la corriente absorbida, necesitaba encontrar una manera para mantenerlos frescos. Habría sido una forma de usar un clip del disipador de calor para cada parte, y otra forma habría sido atornillar en un combinado del disipador de calor en algún lugar. Decidí usar todo el caso como un disipador de calor, y una forma sencilla de hacerlo sería montar los reguladores de tres tensión directamente en el caso. La ficha de cada uno de los reguladores de tensión se conecta a uno de sus terminales, las fichas tendría que estar aislados entre sí y el caso. Afortunadamente, las partes NTE se suministran con un aislante y una arandela, para que los reguladores de tres tensión se instalaron fácilmente en el caso.
Con el fin de dar cabida a los reguladores de tres tensión, necesitaba montar un tablero del PWB tira hacia abajo, con los componentes hacia la parte inferior de la caja.
Punto de prueba: para mantenerme entre conseguir confundido entre las fuentes de alimentación de tres, me conectado y había probado por separado cada regulador de voltaje.
En este punto, tuve que tomar una decisión sobre el cableado de los potenciómetros. ¿Una derecha gire aumento el voltaje de salida o ¿disminuirlo? Las partes NTE no eran claras en los detalles y me refería a la pajina de 317/337. Algunas matemáticas simples proporcionan la respuesta y pude conectar el potenciometro que hace que una derecha aumentaría la tensión de salida.
