Triple regulada fuente de corriente Variable (5 / 12 paso)

Paso 5: Diseñar el Panel frontal

Uno de los requisitos había especificado era tener cierto grado de estética en el diseño. Pensé que una manera de lograr esto sería tener un panel frontal de aspecto agradable. Yo no tenía tiempo para entrar en corte por láser y no quería gastar mucho dinero diseñar y pedir un panel frontal a la medida, así que decidí diseñar una en papel y simplemente pegar el papel en su lugar.

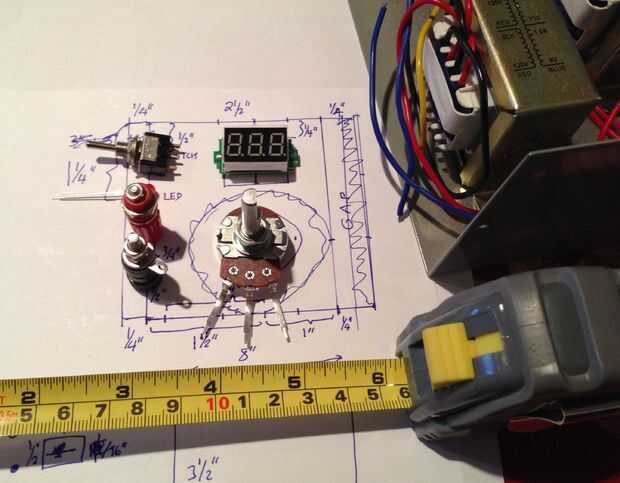

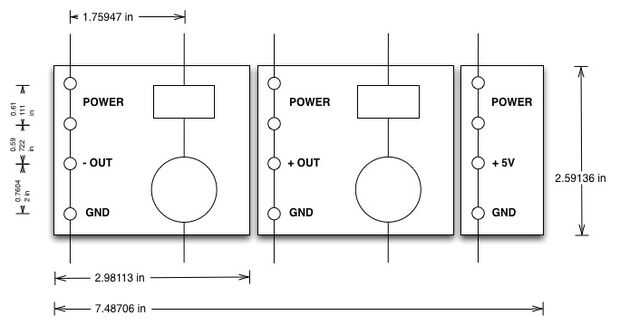

Coloqué los componentes clave en un pedazo de papel y tomaron medidas alrededor de cómo "ergonómico" la carátula tendría que ser. Después de algún ensayo y error colocaron en distancias óptimas entre los componentes y uso Omnigraffle en el Mac para diseñar un panel delantero rápido.

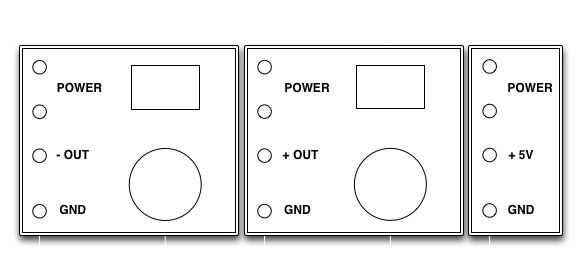

Cada fuente de energía tendría su propia sección, que incluye un interruptor de encendido/apagado y un LED de potencia bornes. Las fuentes de alimentación variable tendría sus potenciómetros de ajuste y voltímetros. La carátula fue diseñada para acomodar el tamaño de cada uno de estos componentes.
