Triple regulada fuente de corriente Variable (7 / 12 paso)

Paso 7: Preparación del Panel frontal

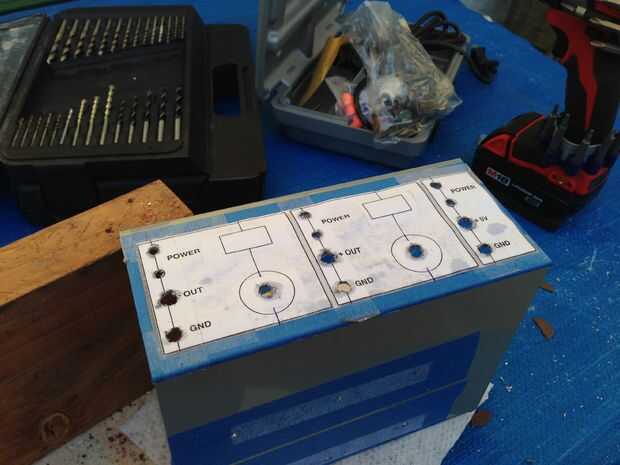

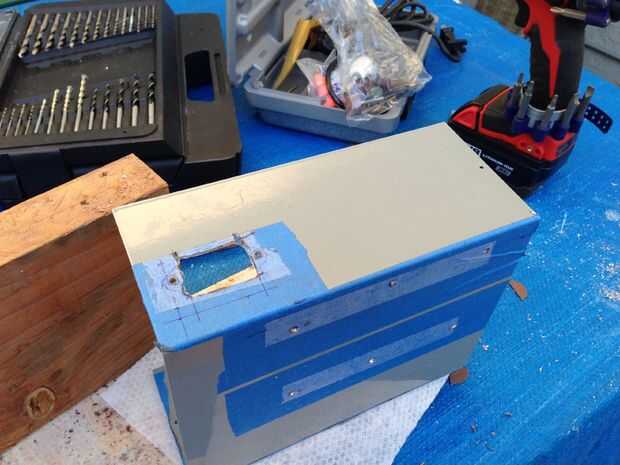

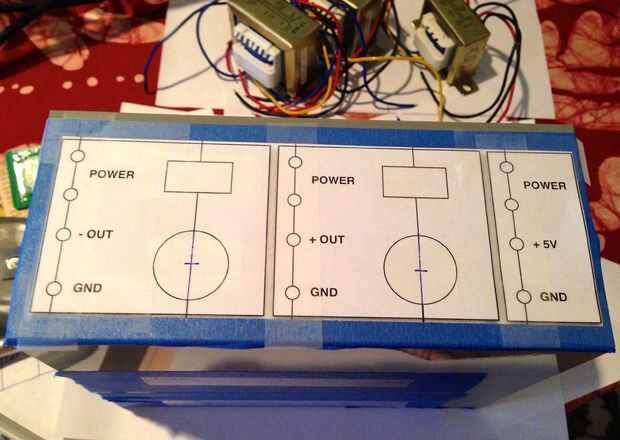

Similar a lo que hice para el montaje de los transformadores, cubre el panel frontal con dos capas de cinta de pintor, para que la broca resbale. Había pegada una copia impresa en papel de la parte delantera y utiliza como guía para taladrar los orificios para el interruptor, LEDs, potenciómetros y postes y utiliza una herramienta rotativa portátil para hacer los cortes rectangulares para los dos voltímetros. Traté de "afinar" los cortes rectangulares con un taladro, que los hechos irregulares, y me di cuenta de la impresión de papel me ayudaría a ocultar las irregularidades.

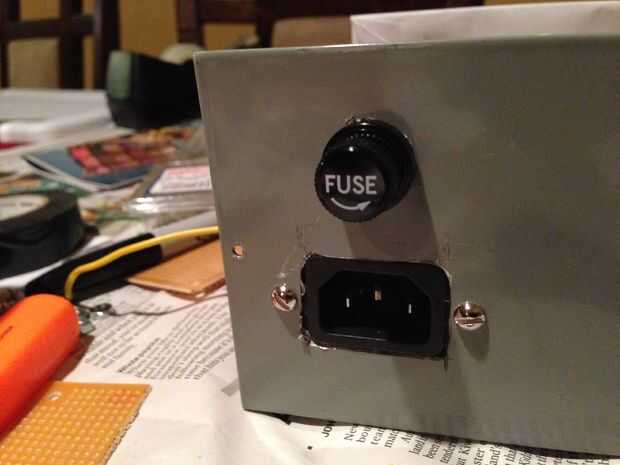

Del mismo modo, hice un corte rectangular para la toma de corriente en la parte posterior de la caja.
