Paso 3: Alambre Experimental y matrices de Control
Estamos optimizando para el área. Las células solares son fáciles de conseguir; no es espacio para ponerlos. Vamos a usar esta novedosa configuración para maximizar el uso del espacio.
Lo que se hacer es geométricamente orientando nuestras células solares para:
En primer lugar, capturar más de la energía reduciendo las pérdidas por reflexión y además, montar más material fotovoltaica en un espacio dado.

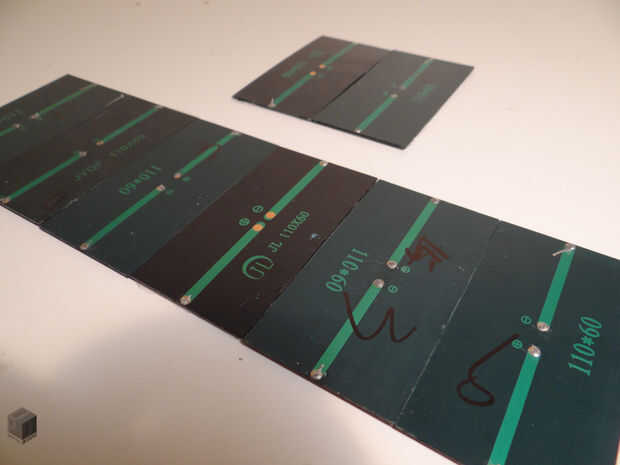

El primer paso es conectar nuestras células según el diagrama anterior podemos caber dos tradicionalmente orientado 2 x 4" las células en un área de 4 x 4" y con el nuevo diseño de orientación presentado podemos encajar seis 2 x 4 "las células en un espacio de 1.5x4 única".

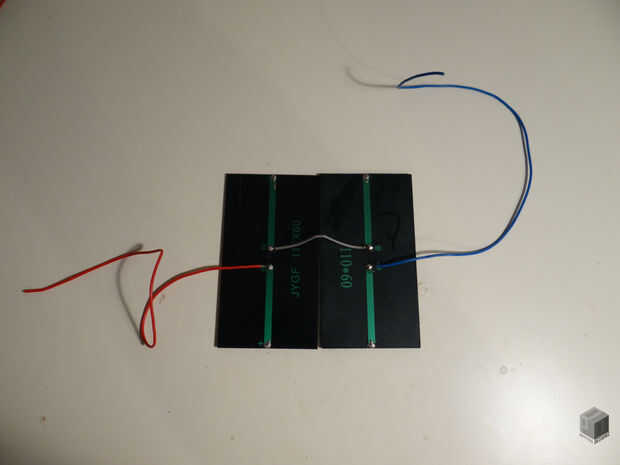

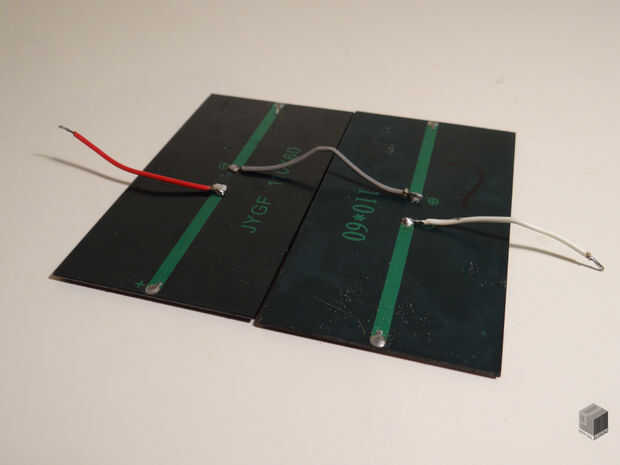

Nuestro primer par será nuestro control, la misma configuración de panel solar viejo. A conectar en serie y significan los conductores por cable debidamente coloreados.

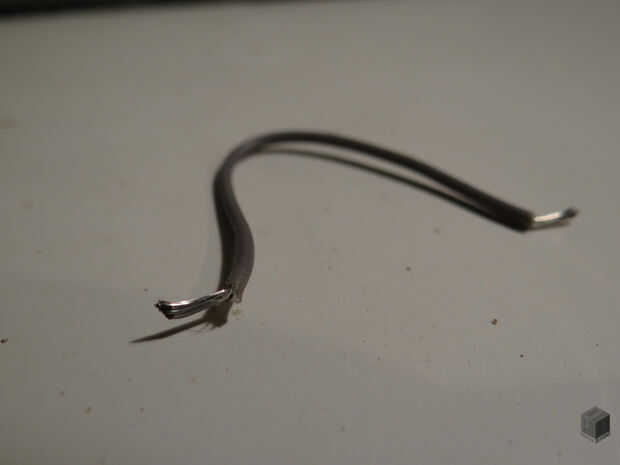

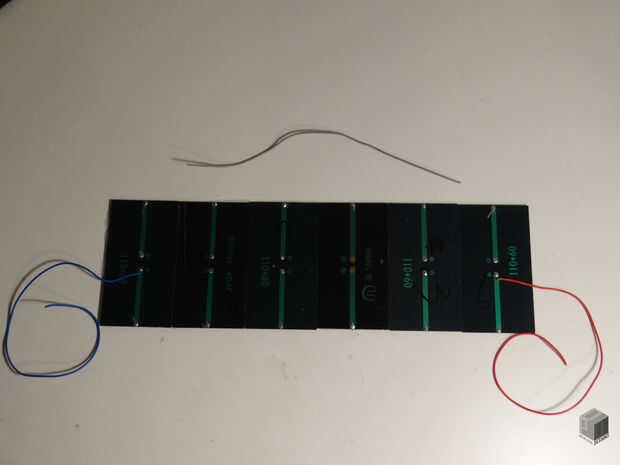

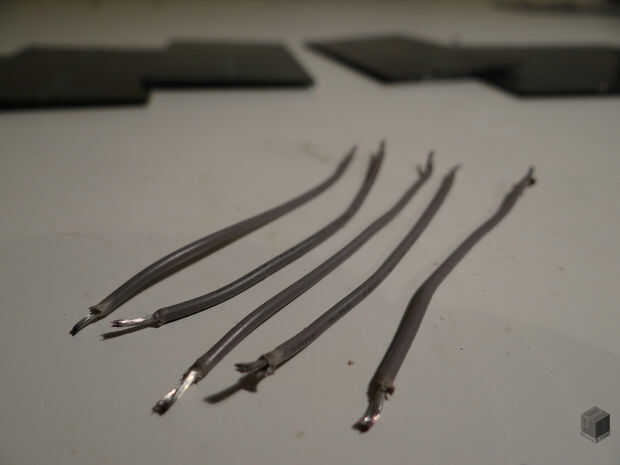

Nuestra matriz siguiente será nuestra disposición experimental que contiene seis celdas en serie así que mantendrá constante actual para este experimento lo que nos permite medir tensión variable. Que permite un extra de pocos milímetros en la longitud del cable había utilizado para su serie conexiones y les pre-doblez evitará el enlace en el siguiente paso. También puede Agregar la salida conduce a las oposición terminales positivo y negativo y el cableado esté completo.
Aprovechar esta oportunidad para probar la funcionalidad y continuidad.
