Paso 2: Diseño del trípode
El diseño ha ocupado la mayor parte de este proyecto y consiste en un gran número de paso.

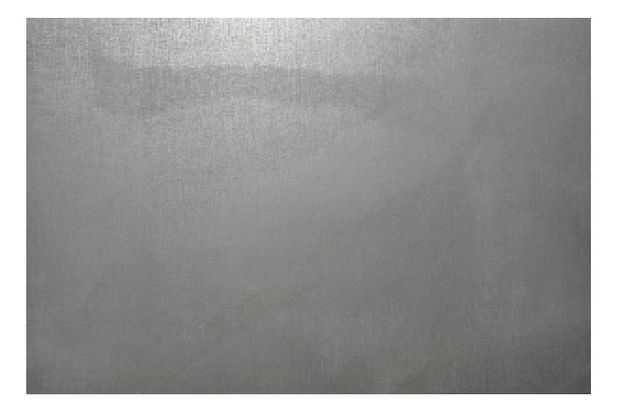

Tenía que ser simple, elegante y robusta. Opté por usar una placa de acero 300 * 200 * 2 m m que es el corte del laser, para ser finalmente ensamblado.

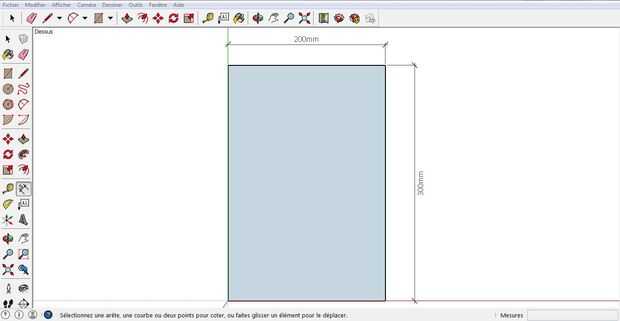

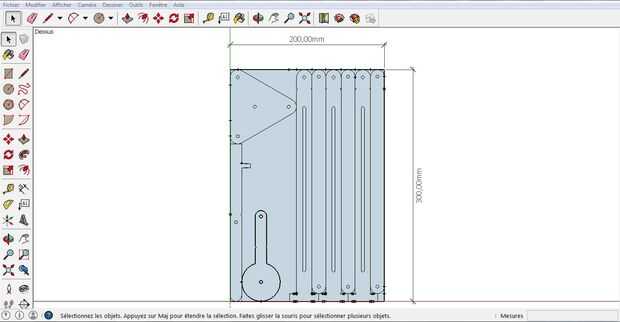

Usé el programa gratuito de Sketchup para realizar el camino de corte laser en mi placa de acero. Inicialmente comencé mi plato de modelado de acero 200mm por hoja de 300mm por el software. Luego dibujado las 9 piezas de metal de mi trípode utilizando las herramientas disponibles en Sketchup:
-tres pies (cada uno compuesto de 2 partes para poder regular su altura)
-la base triangular para vincular los tres pies
-el eje horizontal de rotación y el eje vertical de rotación, donde se cuelga la cámara
Cada pata consta de dos partes metálicas que se montará junto con pernos. Este montaje permite cada pie ajustar su longitud al traducir una de las partes en relación con el otro.

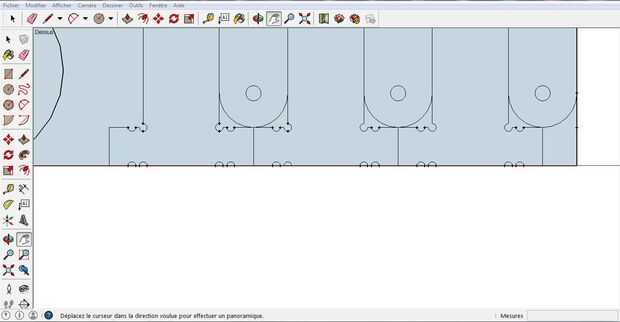

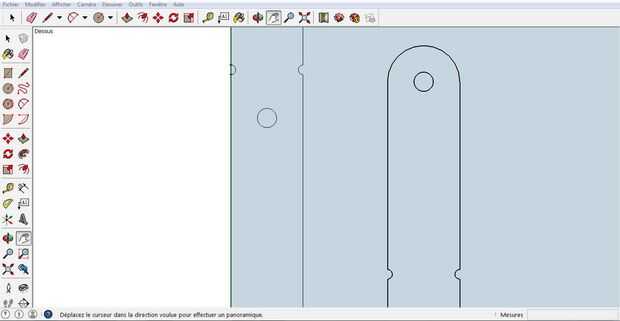

Para ello, dibujaba en sketchup un corte largo que guiará a la traducción y dos guías que serán dobladas para evitar la rotación de las dos partes. Curva las dos guías implica limitaciones en el metal: Si el acero está doblado más de 90 grados se podría romper. Para resolver este problema, dibujaba pequeños círculos en el patrón de corte en los extremos de las líneas de flexión.
