Paso 9: Montaje de la electrónica
Ahora que el caso está concluido, podemos instalar la electrónica. No incluí los agujeros perforados previamente en este caso diseño porque puede utilizar diferentes componentes, y los patrones de agujero no coinciden. Menos agujeros en un caso, mejor. Para muchos de los componentes, utilizar correas de velcro para fijar. Esto les permite ser fácilmente movido o reemplazado completamente.
Prueba todo encajan

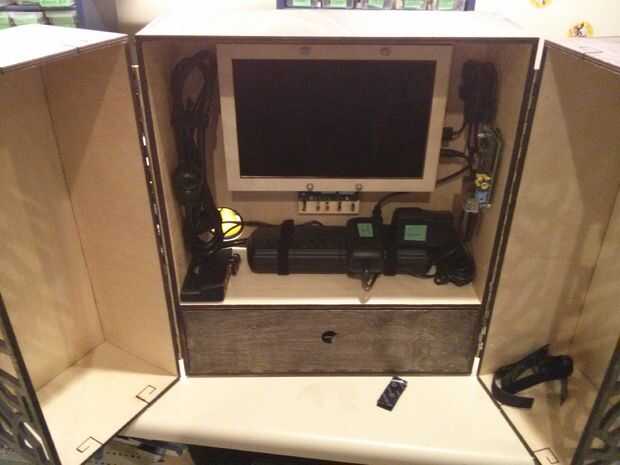

Empezar con el monitor. Es la pieza más grande y no puede ser obstruido. Una vez que esté en su lugar, configurar la barra de energía. Es el más complicado y requiere más pensamiento. Creo que hay sólo dos opciones reales, en el estante inferior, o a lo largo de uno de los lados. Decidí montar mina en el estante inferior. Desde aquí, usted tendrá que considerar:
- Donde irá el IPC
- Cómo lidiar con el cable de la barra de energía (donde saldrá el caso, cómo se almacenará cuando el caso está cerrado, etc.)
- Ubicación del hub USB
- Administración de cables
El equipo de montaje
Monitor
Una vez que tengas una idea donde van cada componente, puede taladrar los agujeros en el caso de los montajes del monitor y montar al monitor con los pernos. Que desea ser apretada, pero no aplique presión excesiva en el monitor.
Barra de poder

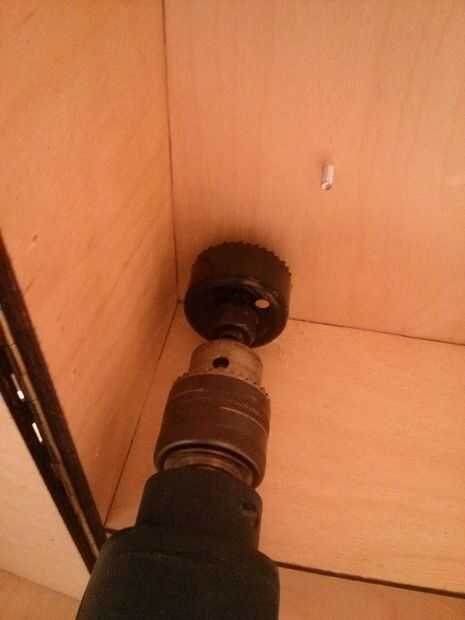

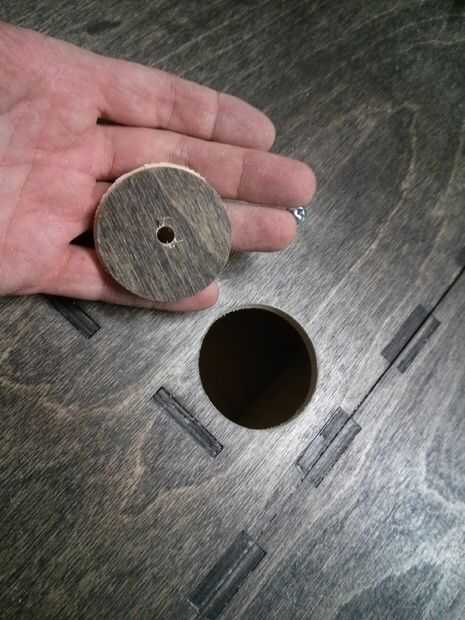

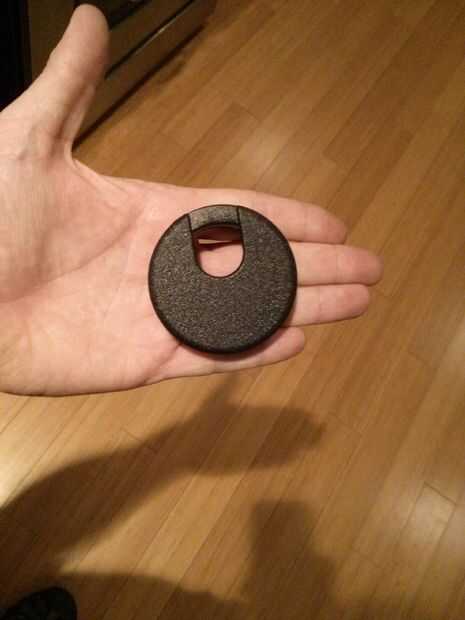

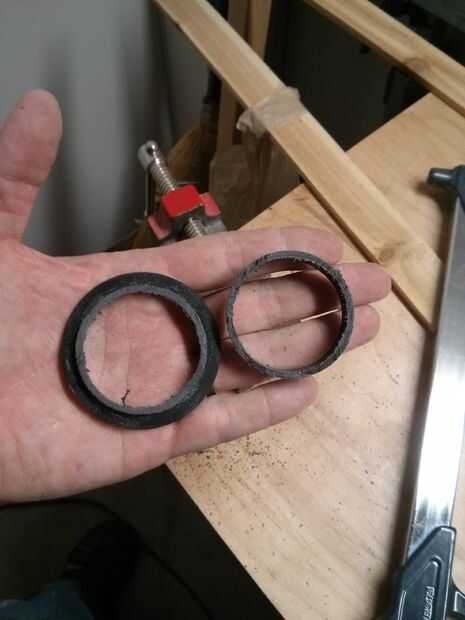

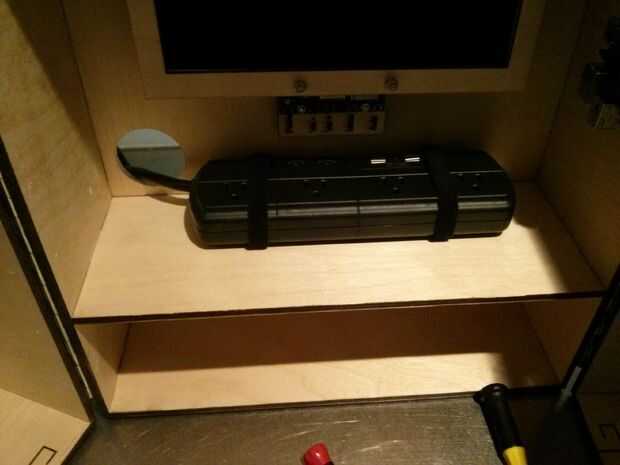

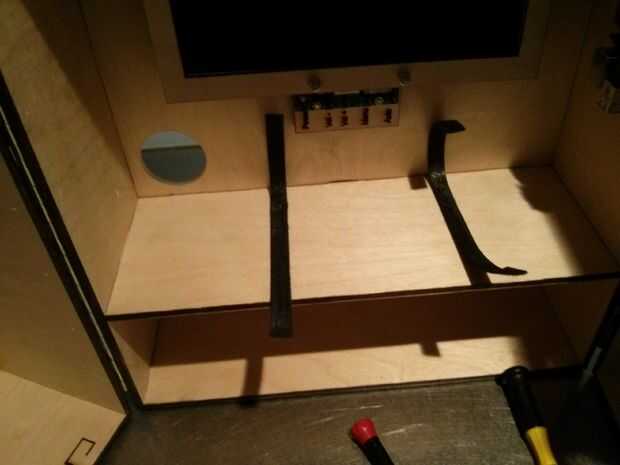

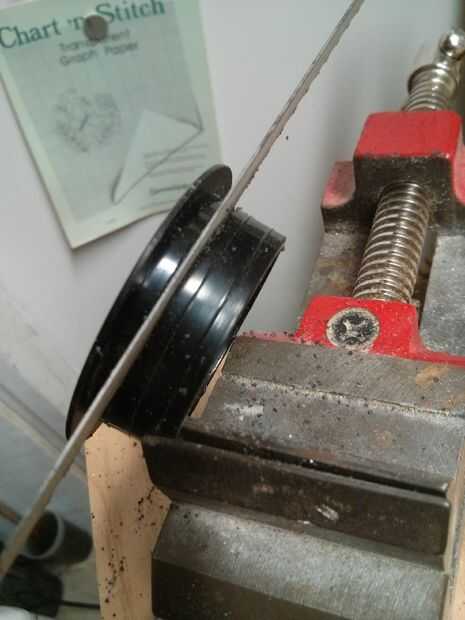

A continuación, perfore el orificio por donde sale el cable de alimentación el caso. Decidí usar un ojal de plástico para hacer el agujero un poco más ordenado, pero no es necesario. Este ojal requiere un agujero de 2". Para ello, utilicé una sierra del agujero. Taladré un agujero guía con una broca normal, entonces empecé con la sierra. Si usted perforar sobre a mitad de camino, luego dé vuelta el caso y continuar la perforación desde el exterior. Esto asegurará un agujero limpio agradable en ambos lados. En este punto fue donde me di cuenta de que era la arandela de 3/8" demasiado profundo para el caso. Me corte el exceso con una segueta y había retocado con papel de lija. Entonces usé silicona para asegurar el manguito en su lugar. Con el agujero perforado, entonces pude Atornille las tiras de velcro en el lugar que se mantenga la barra de energía.
Frambuesa Pi

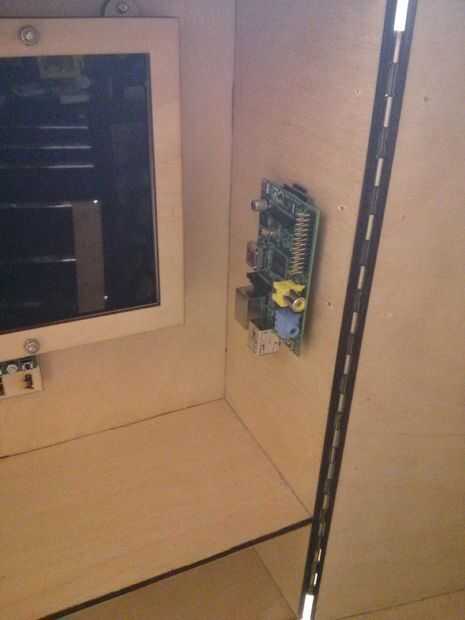

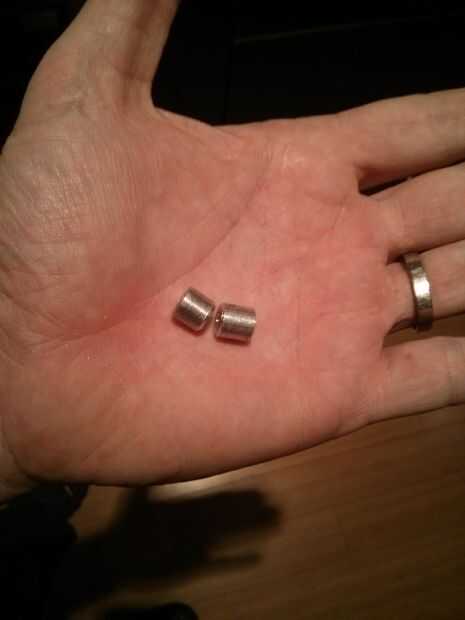

Montara el IPC para el lado de la caja. Recoger un recinto para él, pero decidí no utilizarlo. Pensé que el beneficio del flujo de aire extra superarían la protección del caso. Puedo cambiar esto en el futuro si es necesario. Estaba usando uno de lo nuevos RPi que tienen los orificios de montaje. Había marcado de los orificios de montaje en el caso, entonces había perforado hacia fuera. Usé algunos pequeños tornillos y separadores de aluminio para sujetar el IPC. Otra vez, presión suficiente para mantener en el lugar, pero no lo suficiente para dañar la Junta.
Hub USB

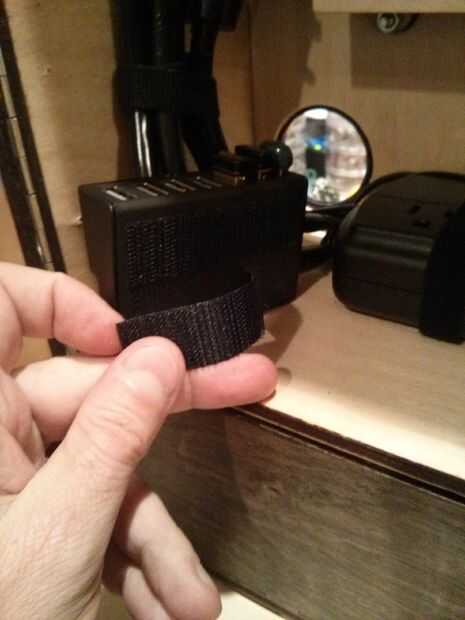

El hub USB fue asegurado con stickyback velcro directamente debajo de la RPi.
Altavoces
Mismo tratar los oradores, stickyback más velcro. Esto me permite cambiar la posición, si no me gusta el sonido. Los altavoces van por encima y a los lados de los monitores.
Cableado

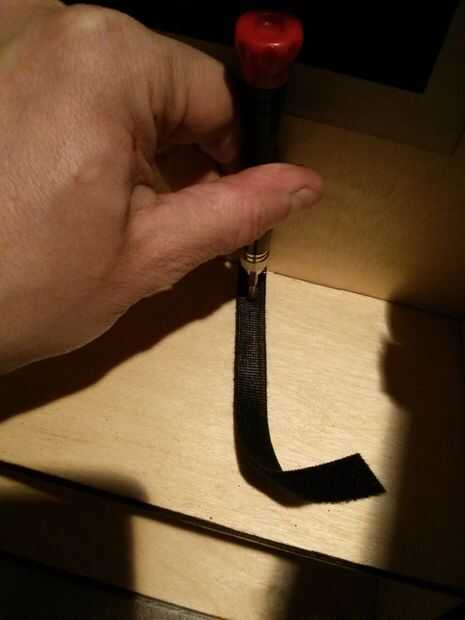

Ahora la parte difícil. Tratar con todos los cables. Mi método por defecto es atornillar piezas de velcro. Esto no es la materia stickyback, pero el velcro que se compran en rollos. Dependiendo del grosor, puede grapas en su lugar, pero en mi caso, opté por tornillos pequeños. Plan con cuidado, como lo dejo pequeños agujeros como un duro recordatorio de cada mala decisión.
