Paso 5: Construcción del monitor
El concepto de
Tenemos una cantidad limitada de espacio para montar toda la electrónica. También, los soportes en nuestro monitor son un poco endebles. Por estas razones, decidí diseñar y cortar algunas capas que apoyan al monitor, mientras que proporciona una cavidad debajo de donde se puede montar la electrónica del monitor. Esta manera, el monitor es compatible sin depender totalmente de las lengüetas de metal poco, y podemos conseguir el tablero de conductor del monitor fuera del camino.
El diseño de

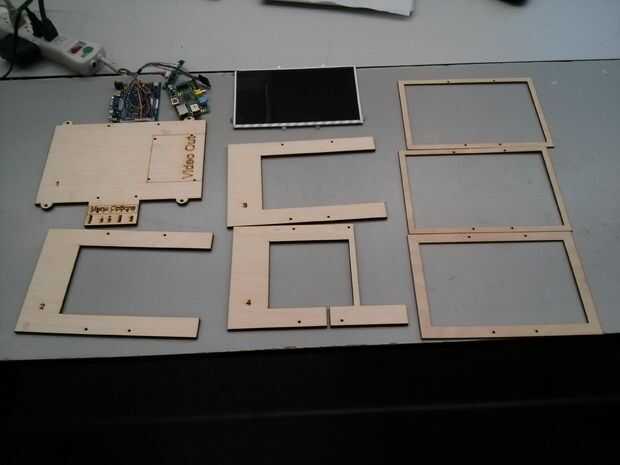

Hay siete placas que apilar uno encima del otro que nos dé un poco de profundidad bajo el monitor para el controlador de vídeo. Hay dos archivos de dxf.
Quarter_monitor_mounting_plates.dxf - este archivo se debe cortar de 1/4" multilaminada de abedul báltica. Incluye la
- Placa - de espalda esto es lo que el se monta el controlador del monitor y la tarjeta de opciones. También es la parte que obtiene adjunta a la parte posterior de la caja.
- Espaciador regular dos - estos separadores nos dan la profundidad que necesitamos.
- Un espaciador con un recorte para las opciones del tablero alambre y cable de altavoz
Eighth_monitor_mounting_plates.dxf - estos espaciadores más finos se cortan de 1/8" multilaminada de abedul báltica. Hay dos placas que van arriba y abajo del monitor y una placa de acabado más grande que actúa como un bisel.
Para montar

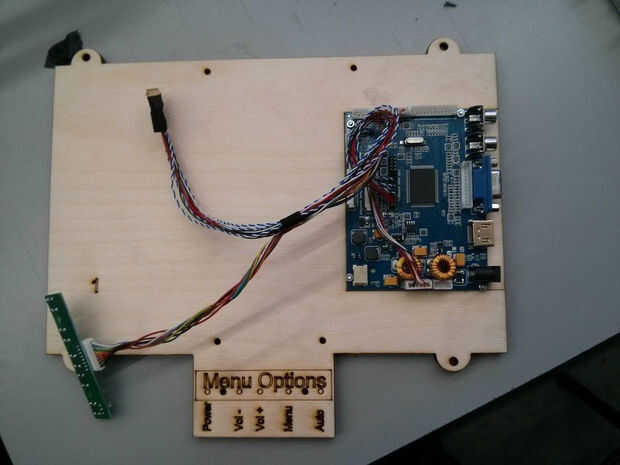

- Instale el controlador de vídeo a la placa 1 con tornillos M3. No atornille el tablero demasiado apretado o corre el riesgo de daño.

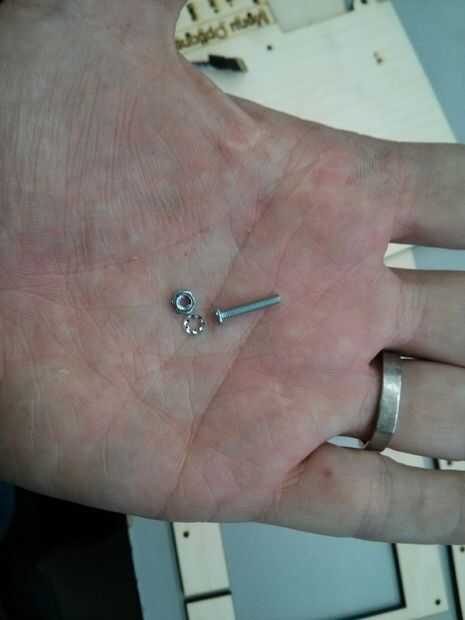

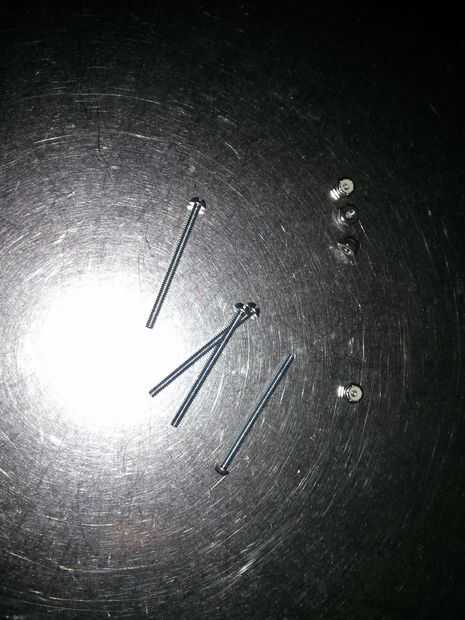

- Inserte los tornillos de M4 a través de la vuelta de la placa base en el agujero de montaje de cuatro. Es probable que sean un poco apretados, pero debería poder atornillarlas. Insertarlos hasta que estén justo por encima al ras con la placa base.

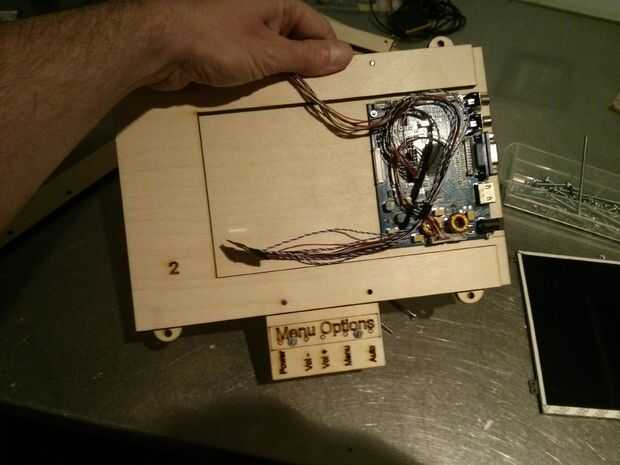

- Agregan la placa de 2. Sostenga firmemente a la placa uno y continuar a enroscar los tornillos hasta que quede otra vez, justo por encima de la rasante.
- Del agregan la placa 3. Mismo trato

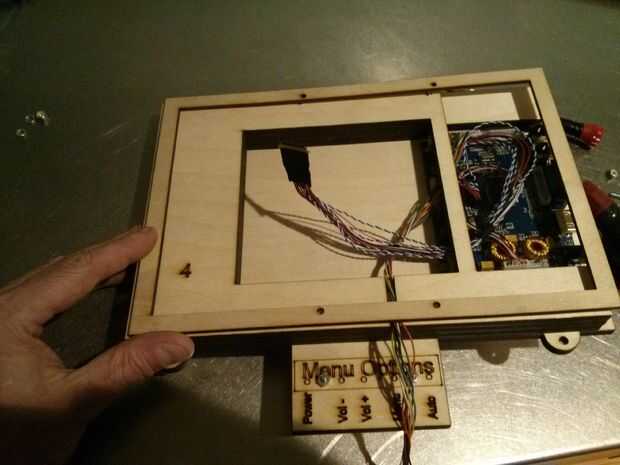

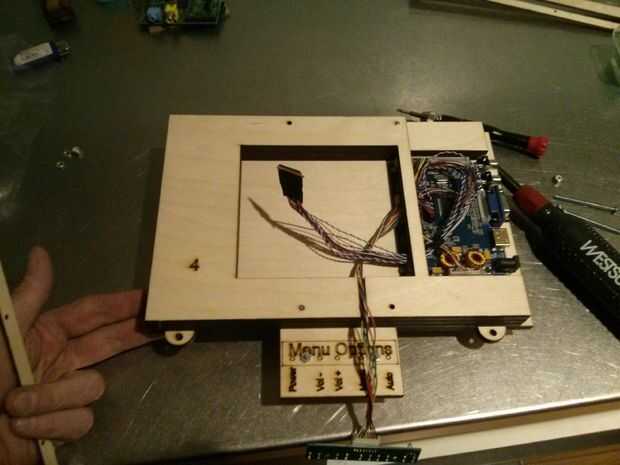

- Agregan la placa de 4. Una vez la placa 4 ha sido añadido, pero que corra el cable de la tarjeta de opciones a través del canal antes de insertar al primer espaciador de 1/8".
- Con el cable en su lugar, añada al primer 1/8" espaciador encima y fíjelo.

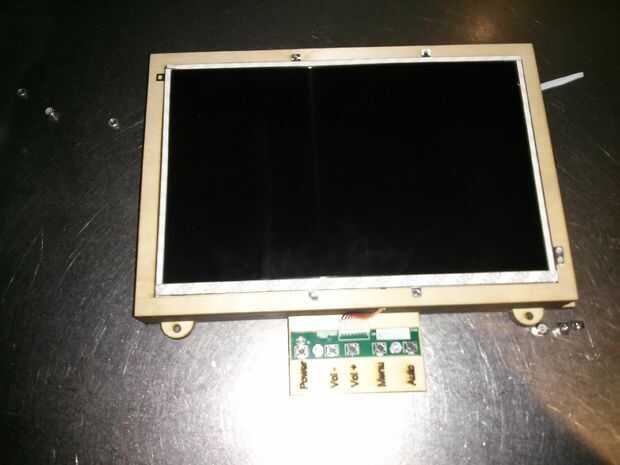

- Ahora el monitor va en su lugar. Caben dentro del espaciador de 1/8" y las lengüetas de montaje en el monitor se alinearán con los tornillos. Lentamente Atornille los tornillos de las lengüetas hasta que sobresalgan un poco.
- Agregar al segundo espaciador de 1/8" en la parte superior. Una vez más, que se ajusta alrededor del monitor. Continuar con los tornillos (me faltaron fotografiando este paso)

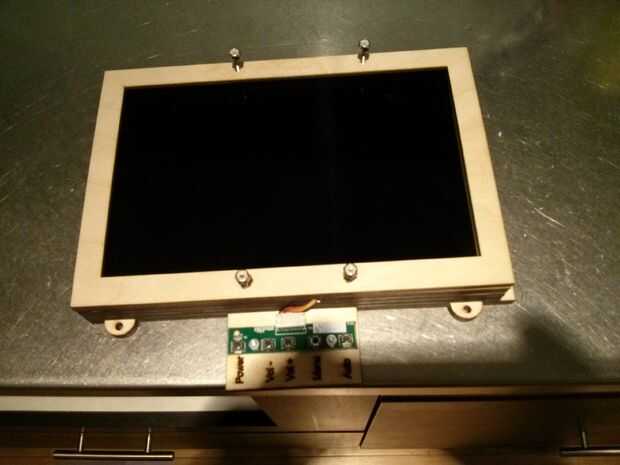

- Por último, añadir el bisel. Ahora aplique el nylock tuercas autoblocantes. Si los tornillos son un poco largos como en mi caso, recortarlo con una dremel.
Y cómo construyes a un monitor de madera! ¡ UF!
