Paso 3: visualización
Tiene 27 alfileres porque ellos no son multiplexados internamente. Una fila de 13 pins y una fila de 14 pines. Es realmente un reloj así que tiene 5 DP, puntos decimales.

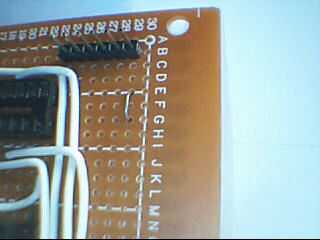

no estaba seguro de cómo la pantalla tomaría el calor de la soldadura para que montara en cabeceras de mujer, también sería capaz de quitarla si es necesario.
Todo lo que se monta en la misma Junta de rendimiento como el ATmega328, establecido como soporte de Arduino solo.
Hay un LED en el pin 13 que parpadea cada vez que la pantalla cuenta, he utilizado un puente para poder desactivarlo si es necesario.
El poder de la Junta viene desde mi ordenador a través de un regulador de voltaje LM7805. También se suministra la potencia para el circuito LDR desde el mismo 5 voltios.

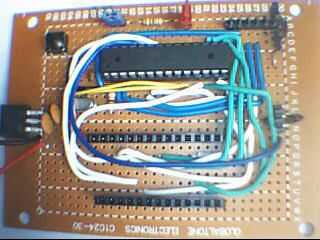

Los siete segmentos de la pantalla utilizan cables blancos para, un, e a, b, c, d, e, f, g.
A continuación cada uno de los 4 dígitos utilizar el cable verde.
La cabecera Programación utiliza cables azules. RESET, TX, RX.
El pos y neg de la cabecera Programación siguió bajo neath el tablero.

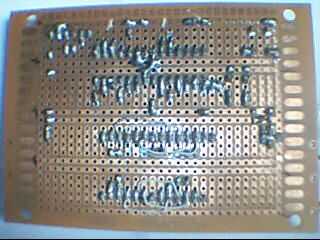

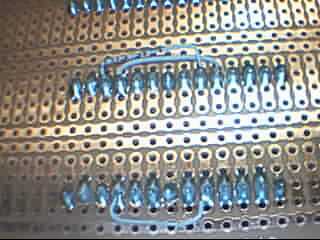

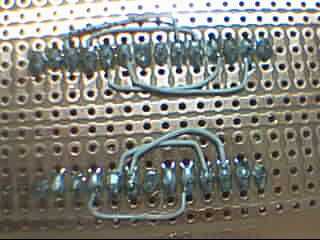

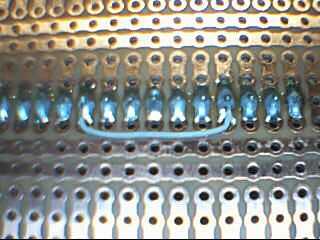

La multiplexación real de la pantalla fue atado con alambre en la parte inferior del tablero. Para que los cables me gusta usar alambre pequeño. Yo uso el cable que viene con un nuevo tablero de madre, el agregar el cable de conexión LPT. Cortar y pelar un cable apagado a la vez. Son fuertes allí en tamaño, fácil doblar en shap y fáciles de pelar el aislamiento con la uña del pulgar.
La superficie de madera es uno de mi Instructables otros relacionados.
