Paso 1: materiales
ver dibujos en el archivo pdf para medidas exactas. Atención, si el diámetro del cilindro es de 48mm tienes que adaptar algunas de las medidas! Las palabras entre paréntesis son los nombres alemanes de las piezas utilizadas en los dibujos y archivos CAD (para obtener los archivos de CAD, ponerse en contacto conmigo)

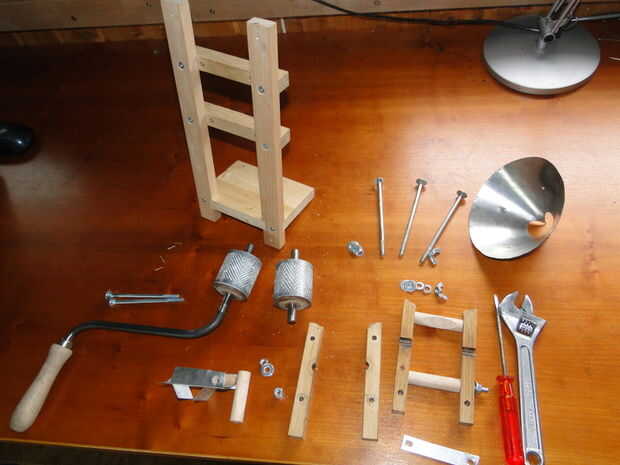

Materiales, en su mayoría reciclados:
- Barras de madera dura: pared bares aprox. 15X26x620mm (Wandleiste), bares (Abstandleisten) de distancia aprox. 17x23x280mm, carga barras (Trageleisten) aprox. 15x17x560mm
- 2 bloques de madera, mínimo 60mm de largo, mínimo 50mm Ø, muy seco, para convertir los corazones de cilindro (Walzen)
- Tabla de madera para el tazón de fuente-tablero (Abstellbrett) aprox. 140X100x15mm
- Tubos de varilla de madera o de plástico o tubo de distancia (Distanzröhrchen) aprox. 15mm Ø 240 mm.
- Pipa metal gruesa para los cilindros (Walze), mín. Ø 50 mm., mínimo 110mm de largo, por ejemplo, pipa de agua
- Varilla de metal para los ejes (roscado) y la biela (Kurbel) 10mm Ø, mínimo 50cm de largo
- Hoja de Metal fina, aprox. 0,2 mm, por ejemplo, de lata de aceite de oliva, para la limpieza (Abstreifblech) y el embudo (Trichter)
- Pieza de metal de hoja, 1-2mm de espesor, para la tira del metal (Blechstreifen)
- Cuadrado-necked seta cabeza pernos (entrenador): x120mm de x M6 3, 3 x M6x100mm y arandela y las tuercas (dos tuercas de mariposa)
- Algunos clavos de 2mm para asegurar los cilindros en los árboles y algunos tornillos de madera de 30mm, 4 pequeño 15 mm tornillos para madera.
