Trituradora de hojuela avena mano (3 / 3 paso)

Paso 3: montaje

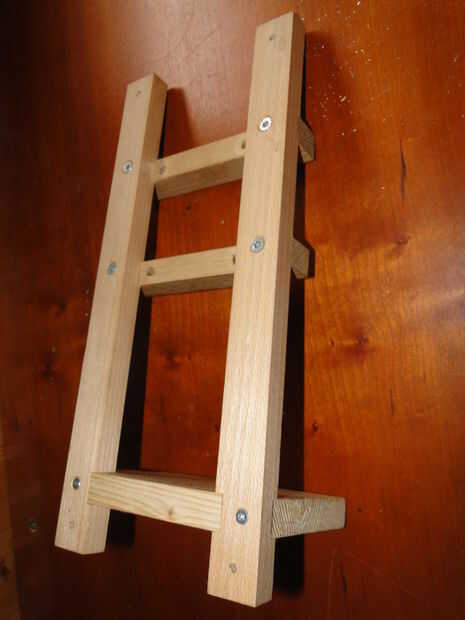

1. Marco principal: montar las barras de dos pared (Wandleisten), las barras de dos distancia (Abstandleisten) y la Junta del tazón de fuente (Abstellbrett) de 30mm tornillos de la parte trasera de madera y pegar si quería (imagen 1)

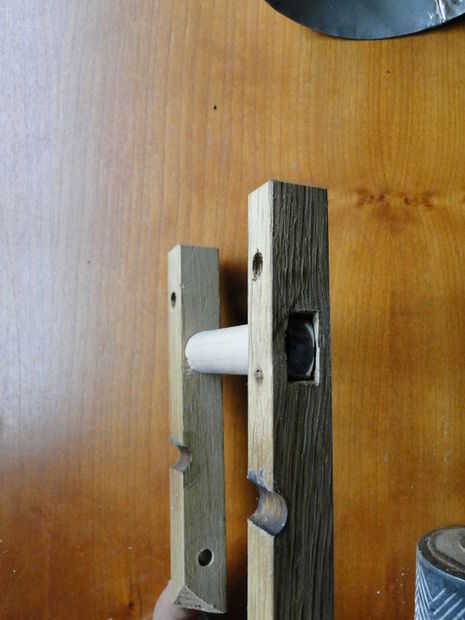

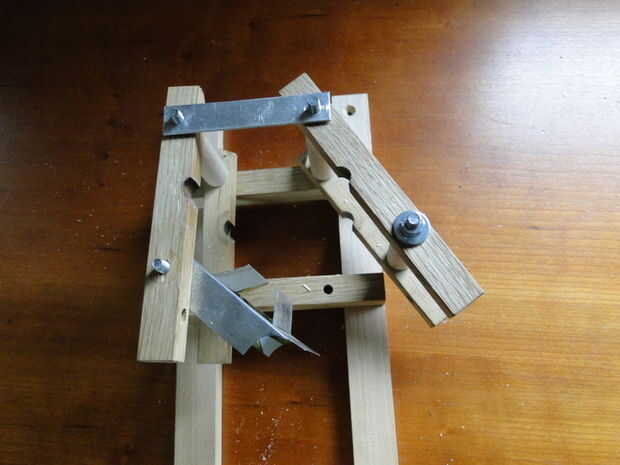

2. Organizar correctamente las cuatro barras que lleva (Trageleisten) al marcar sobre las superficies inclinadas en el que se plantea el embudo. Conectarlos con los pernos de coche (3x120mm, 1x100mm) y los tubos de distancia (Distanzröhrchen). En el perno en la parte inferior izquierda usted añada la hoja limpia (Abstreifblech) al tubo de distancia. El perno de coche más corto se encuentra en la parte inferior derecha, no pasa a través de la barra de distancia y deben ser adaptado para ser hundido en la barra de transporte (ver imagen 2). Esto hace que esta parte giratoria, para dar flexibilidad a la distancia del cilindro y la posibilidad de ajustar la fuerza de compresión con las tuercas de mariposa. Una vez que todo encaja, añadir la tira de metal (Blechstreifen) y apriete las cuatro tuercas (imagen 3).

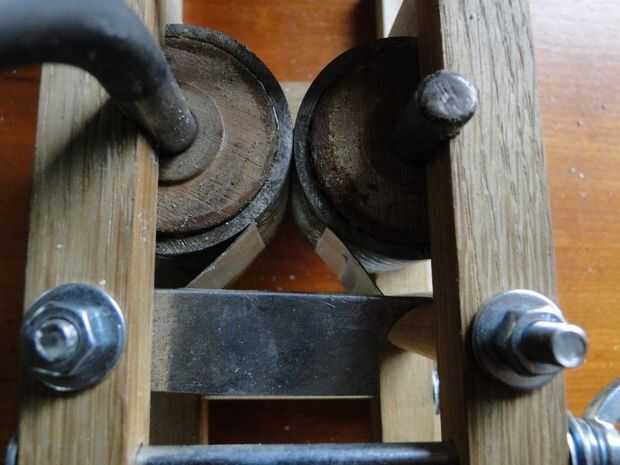

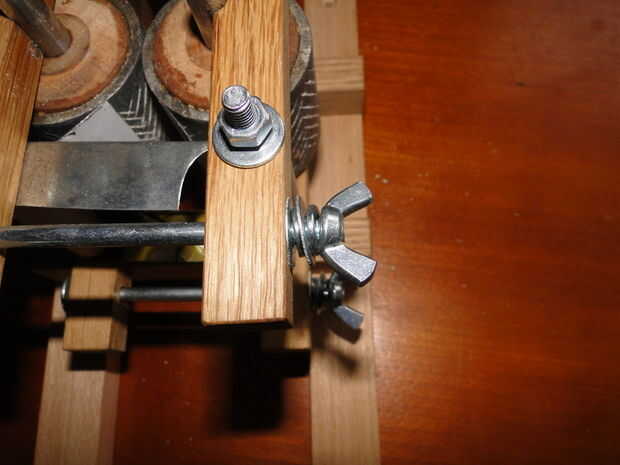

3. Ahora pueden montar los dos cilindros (Añadir vaselina a los árboles para reducir la fricción). Antes de fijar los dos tornillos de 100mm, levante la hoja limpia en el tornillo de distancia de la derecha y comprobar si las dos aletas limpia correctamente reside en los cilindros, en caso contrario regular (imagen 4). Si las barras de transporte son muy rígidas, como en mi caso, agregar dos arandelas bajo cada tuerca de mariposa para asegurar algunos viajes de primavera (imagen 5). Esto hace alguna falta centrado en los cilindros y le permite aplastar los granos más grandes. Más flexible de llevar barras o una posición más baja de los agujeros para los dos pernos de 100mm tiene el mismo efecto. Las dos tuercas de mariposa simplifican el ajuste de la fuerza de compresión.

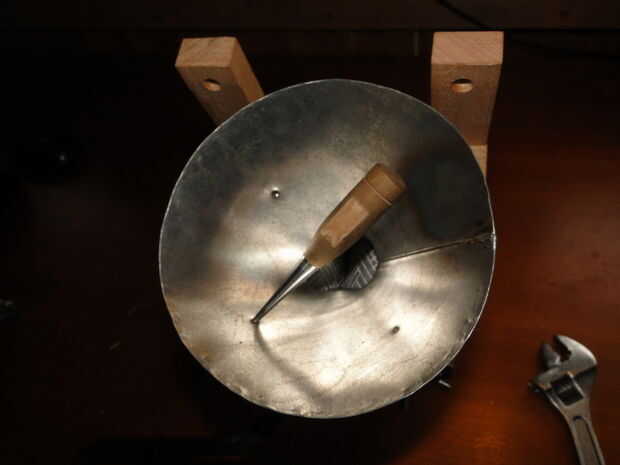

4. Montaje del embudo (Trichter): colocar el embudo en las cuatro barras que lleva y adaptar la abertura más baja o archivo lejos en las laderas en las barras de transporte (o añada una arandela, si es necesario) hasta que la distancia a los cilindros es de 1mm a lo más y el embudo no toca los cilindros. Luego perfore cuatro agujeros en los lugares correctos en el embudo con un punzón y taladre orificios en las barras de transporte. Fije los tornillos de embudo con cuatro pequeños (10-15mm) cabeza avellanada.

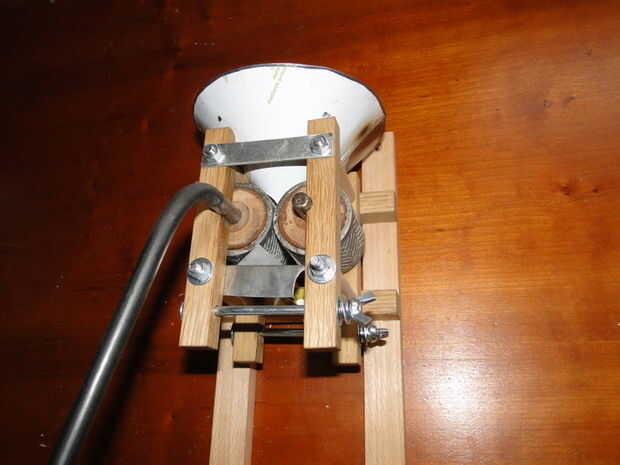

5. Acabado :-)
