Paso 6: Construcción de circuitos y accesorio
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()

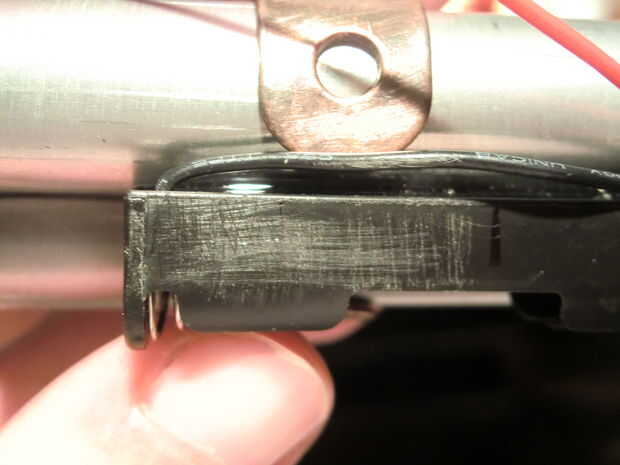

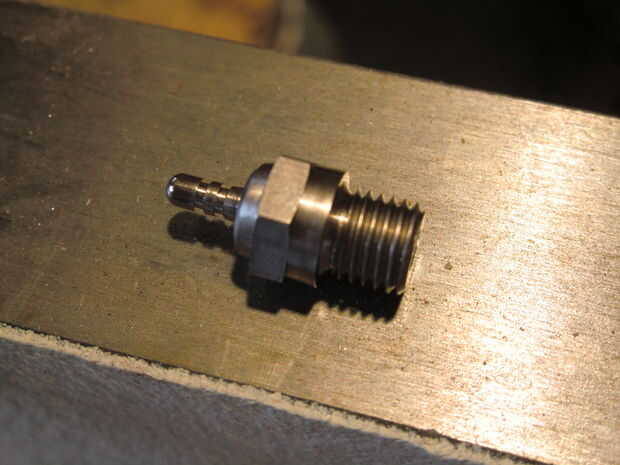

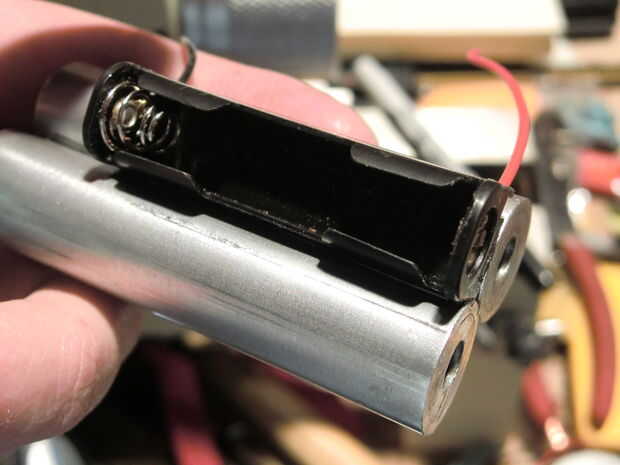

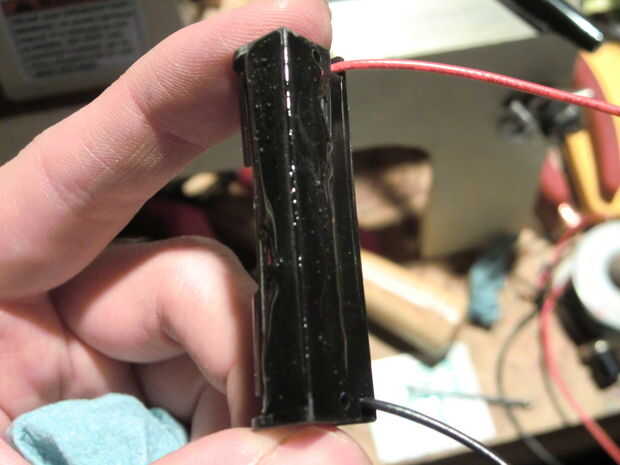

El enchufe de resplandor es activado cuando 1.5V se aplica a través de la porción que sobresale y la porción unida a las roscas. Puesto que la bujía es un elemento resistivo simple, la polaridad no es importante, pero funciona con la misma Convención de polaridad como enchufes de chispa: 1,5 v se aplica a la porción que sobresale mientras que la porción a los hilos de rosca está conectado a tierra. Poder proviene de una batería del AAA, que proporciona suficiente energía a la luz el papel flash, pero todavía es bastante pequeña. Experimenté con el uso de las baterías AAAA y N celular, pero ninguno de éstos podría suministrar suficiente energía. Si encuentra que la batería del AAA no está encendiendo su papel flash tan rápidamente como gustaría que, podría utilizar una pila AA en su lugar o conectar un supercapacitor en paralelo con la AAA. Una vez cargado, el supercapacitor proporciona corriente adicional para calentar rápidamente las bujías.

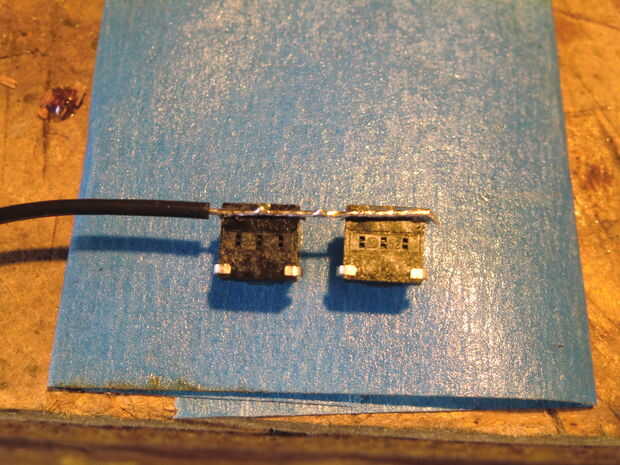

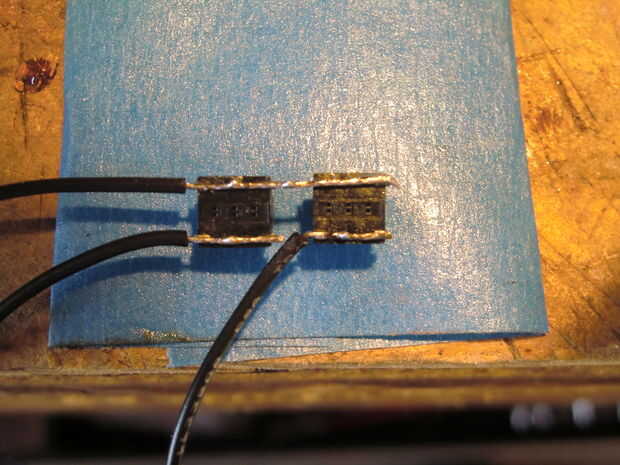

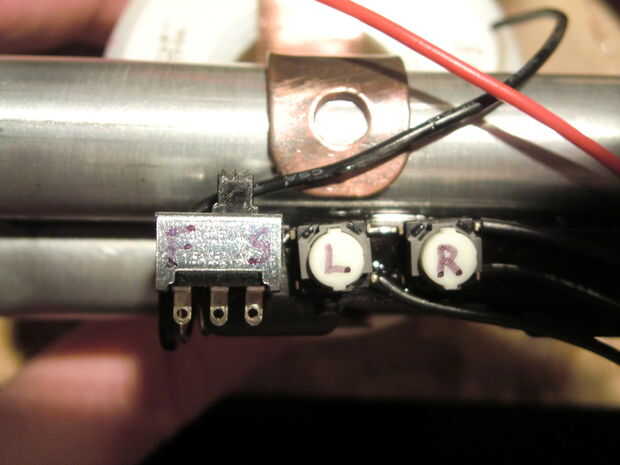

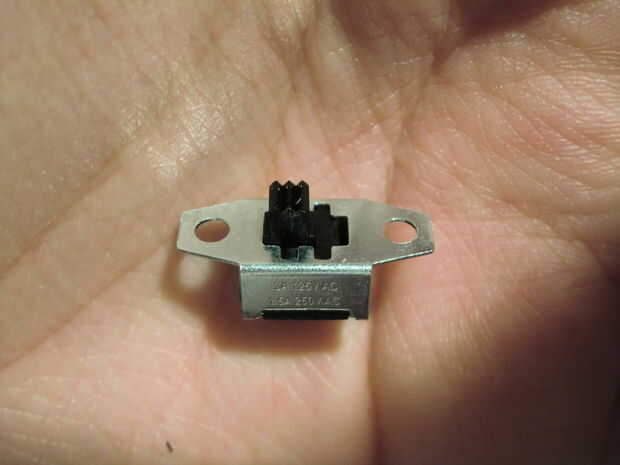

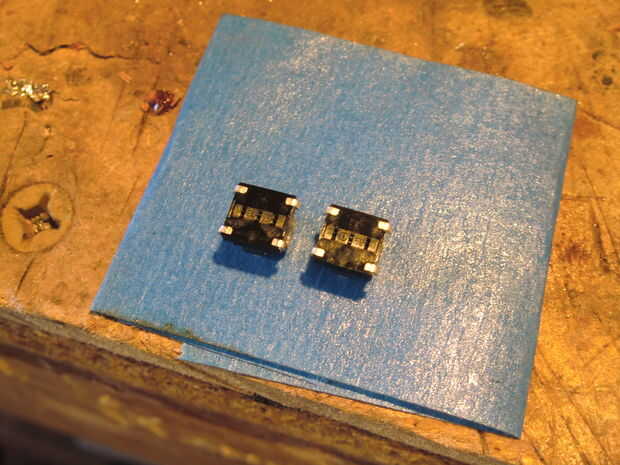

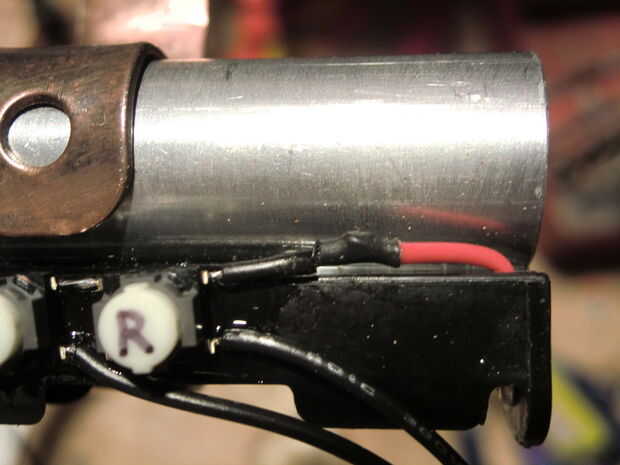

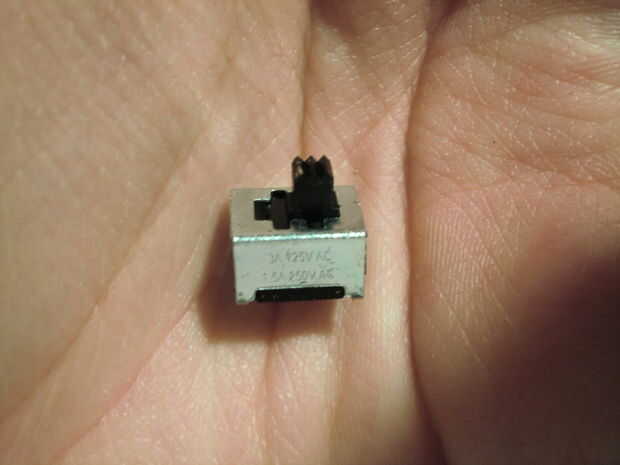

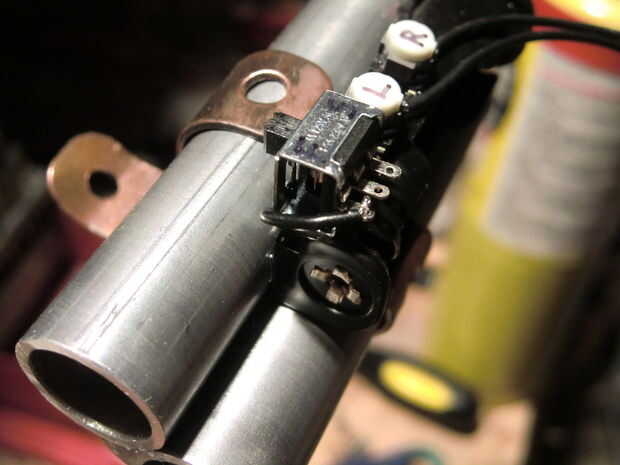

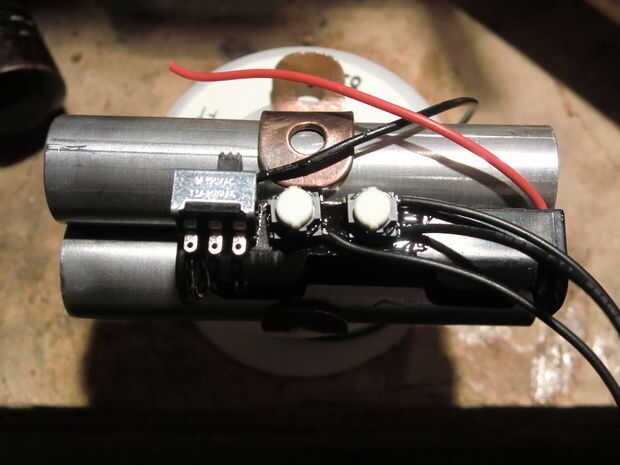

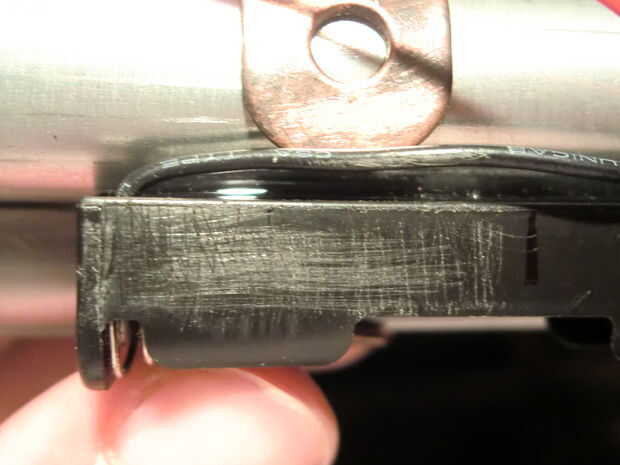

El circuito sí mismo es bastante simple: un pequeño interruptor cambia la conexión entre la tierra del enchufe de resplandor y tierra de la batería, mientras que dos interruptores táctiles conectan el positivo de la batería a la conexión positiva de cada bujía. Los interruptores táctiles no son clasificados por el nivel de actual estado involucrado, pero parece que funciona bien controlando que la cantidad de corriente durante unos segundos. He probado cada uno cambiar el orden de 20 - 30 veces sin falta. Las siguientes imágenes indican cómo armar el circuito.
