Paso 1: Preparación/Plan
Preparación-Descripción
Aunque la preparación es probablemente el primer paso de un Instructable, cualquier planificación o preparación no es compartida en las habituales publicada forma. Aquí es muy importante y sin alguna discusión la lista de materiales, soldaduras, cableados y el modo parecería más 'extravagancia' que pensativo.
El lugar para comenzar es con la nota de aplicación y el módulo de TTP224 o una imagen razonable de ese módulo. Con el módulo con 6 pines es en la parte superior, el IC se encuentra debajo OUT3 y OUT4. Situado en el lado derecho del módulo y en la pantalla de seda son los agujeros de los bloques header macho/cortocircuito que pueden estar relacionados con la tabla de opciones.
Un rápido inventario de pines debe mostrar las notas de TTP224 se refieren a números tan altos como 22, pero el módulo de TTP224 probablemente tiene un CI de 16 pines. Interpretación de la nota TTP224 es un poco arriesgado pero estos son los supuestos que se tomarán a través el Instructable.
Si se supone que los pernos requeridos son VDD, VSS, TP1, TP2, TP3, TP4, TPQ1, TPQ2, TPQ3 y TPQ4, la cuenta de perno es de 10 con los 6 otros para definirse. A continuación, en relación con el módulo, hay 6 cantidades etiquetadas en los bloques de cabecera/cortocircuito, AHLB, TOG, LPMB, SM, OD y MOT0. Que significa ignorar cantidades VREG, REGEN, MOT1, DIS13, TPQ2D y TPQ0D satisfacer la cuenta de pin.
Una inspección de las ayudas de módulo la noción que las clavijas estén en la secuencia que se muestra en las notas de TTP224 pero esto no necesita ser verificada para el Instructable. Si las opciones se pueden invocar claramente y su 'funcionalidad' es importante, no el PCB de diseño. Desde este punto, todas las referencias a cantidades VREG, REGEN, TPQ2D y TPQ0D son safely(?) no hizo caso...

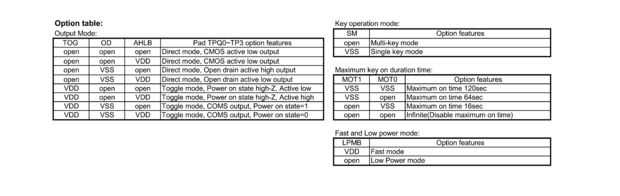

El siguiente es revisar la tabla de opciones de las notas de TTP224. Aunque el supuesto es que DIS13 no (no) ser una opción de usuario, hay una asunción que internamente DIS13 está abierto, es todos los botones están habilitados TP1-TP4. Asimismo, MOT1 no es traído hacia fuera los pasadores de 16 pero podría suponerse que abrirse (internamente) al interpretar esa opción en las tablas.
Finalmente, sin el pin VREG por supuesto no hay ninguna opción y si el regulador de tensión está habilitado o deshabilitado o salidas incluso pueden dejarse fuera de este Instructable. Sobre la misma base, no mucho se puede Agregar acerca de las salidas TPQ2D y TPQ0D. Ahora solo un poco queda del misterio, REGEN que realmente no se especifica en las notas de TTP224 pero que las características de estas notas dice también "Después de encendido tiene tiempo estable 0,5 seg, durante el tiempo de no tocar el teclado y se desactiva la función". ¿Son la función y regeneración correlacionados? ¿Cuál es la función? ¿Tal vez esto sólo puede ser dejado como el 'agujero de gusano' que puede ser culpado de resultados inesperados?
Preparación – alcance
Otra vez buscando en la tabla de opciones pero a la luz de los anteriores factores relacionados con los 16 pernos vs 22, hay 64 combinaciones posibles que podrían investigarse. Esto podría tomarse a otro nivel (256) si cada combinación se investigaron con cada teclado. Tanto como esto podría ser el mejor 'ciencia', el propósito sin embargo el propósito fue no poner a prueba el módulo y no representan el sentido práctico de este Instructable.
Volver a caer en supuestos (otra vez), parecía justo para mirar las opciones de dos puntos. En primer lugar son las opciones 'eléctricos o electrónicos' para la salida del módulo que permita algunos diferentes interfaces y circuitos, es decir, alta/baja CMOS o abrir drenaje.
El otro opcional puede tomarse 'Preferencias'. Mientras que forma la interfaz de usuario y una aplicación más amplia, estos no alteran la elección eléctrica básica. Estos son TOG (alternar), SM (single/multi-key) y MOT (máximo tiempo).
El último elemento es LPMB, modo rápido y baja energía. Mientras que por las definiciones empleadas se trata de una 'preferencia', también huele de 'performance', definitivamente no en el ámbito de este Instructable. La medida sólo razonable es lo que sucedió, bueno o malo?".
Preparación – Plan
Teniendo en cuenta el módulo tiene cuatro LEDs en el módulo, que parecía bastante obvio que las opciones SM, TOG y MOT pudieran observarse sin ningún trazado de circuito más que una alimentación (VDD) y una tierra (VSS). La primera inclinación es aceptar ese enfoque y en lugar de lucha con fraseología simplemente referencia a vídeo de Julian Ilett. Tal vez, como un escéptico menor, el plan fue cambiado para incluir un circuito simple de un LED que se confirmaría por lo menos las opciones de TOG y MOT presentó resultados de módulo.
Más de la anterior vino la propuesta de cuatro circuitos podría utilizarse para observar el módulo y lograr los objetivos. En primer lugar sería un espejo del artículo publicado en Arduino aprendizaje, esencialmente 'fuera de la bolsa' valores por defecto que no acompaña ningún cortocircuitos bloques. Con este circuito y algo de código, puede observarse el patrón de señal de la almohadilla y el modo de SM visualizado y observado con código. En la primera consideración, esto parece también conveniente para la opción baja activa CMOS pero las primeras tentativas con esa configuración causaron un espasmo de energía en la ONU. La razón exacta no es clara, siendo un principal sospechoso o posiblemente la demanda de energía en el módulo de LEDs.
Un circuito para la prueba de alta/baja abierta CMOS drenar se basa el enfoque de una almohadilla. Aunque sea 'bueno' reclamar que hubo algún propósito basado en la prueba, no existe. Dos circuitos parece responder al desafío un pull-up y un desplegable para el drenaje abierto. El espasmo de energía provocó sin embargo una tercera, circuito limitador actual que se añade a la CMOS activa bajo la prueba.
El supuesto final era que se usan las opciones de bloque cortocircuito ' configurar ' el TTP224 en el poder. La respuesta parece ser afirmativa (o mucho más salió mal). Tal vez esto debería sólo se han enumerado como el primer paso pero puede influir en de alguien arreglos de protoboard de + 5V para el módulo.
Basado en el 'mejor suposición' la diversión parte desarrollar final se muestra en este Instructable sigue.
