Paso 2: Material/soldadura

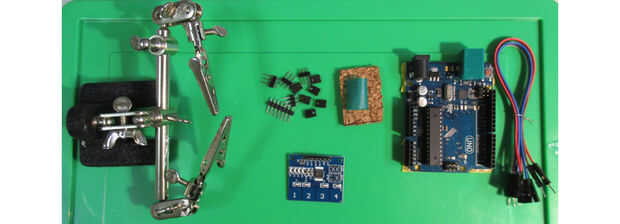

Cosas materiales
- 1 x – Arduino UNO
- 8 x - conector Dupont M-F (nominal 20cm de longitud)
- 5 x - conector Dupont M-F (nominal 20cm de longitud)
- 1 x – 5mm LED
- 1 x – TTP224 capacitiva táctil módulo
- 2 x - resistencia 200Ω 5% .25W
- 1 x - 4.7kΩ resistencia 5% .25W
- 1 x - resistencia 10kΩ 5% .25W
- 1 - 3cm de cinta de electricista (opcional).
- 1 x - 25mmx35mmx4mm corkboard(optional).
- 4 x - header macho 3 pines (o 2 x - header macho 3 pines doble fila)
- 6 x - bloques de un cortocircuito (contacto 2-echada de 2.54 milímetros)
- Papel de lija
- De la soldadura
- Soldadura de hierro.
De soldadura

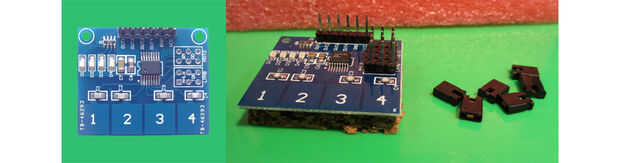

Con el módulo colocado con los 6 pines en la parte superior, situado en el lado derecho del módulo y se indica en la pantalla de seda son los agujeros de los bloques header macho/cortocircuito. Uno está conectado a Vdd (5V) y el otro a Vss (GND). La soldadura de los pines macho para formar 2 x tres los encabezados para sostener hasta 6 bloques de cortocircuitos.
Con la cinta de electricista opcional y panel de corcho, se puede crear una almohadilla debajo del módulo. Aislar el PCB de cualquier residuo de banco de trabajo es la ventaja primordial de un cojín debajo. Para alguna otra ventaja incluyen cómo las gotas y manchas de soldadura no calificada son algo camuflado, cómo se acomoda la longitud desigual de la original versus pernos agregados y como mayor gravedad y resistencia de la resbalón puede reducir la frustración.
El módulo está listo para el cableado.
