Paso 3: cableado

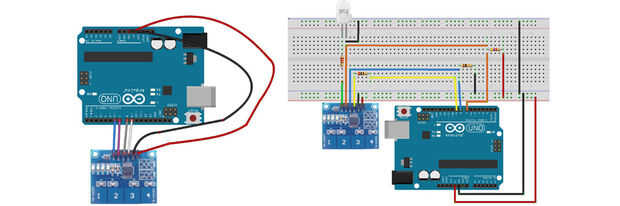

El circuito para el básico 'fuera de la bolsa' se consigue con Arduino directamente al cableado del módulo de:
- Módulo VCC de 5V de Arduino
- Módulo de GND a GND de Arduino
- Módulo OUT4 a pin 9 del Arduino
- Módulo OUT3 para Arduino pin 8
- Módulo OUT2 para Arduino pin 7
- Módulo OUT1 para Arduino pin 6
El circuito de TOG y MOT es:
- Módulo VCC de 5V de Arduino
- Módulo de GND a GND de Arduino
- Módulo OUT1 para placa Pin13a
- Pin12d a 220R a Pin 13f
- PIN 13j al ánodo LED
- Cátodo del LED a tierra
El circuito para la actual limitación CMOS baja activa es:
- Módulo VCC de 5V de Arduino
- Módulo de GND a GND de Arduino
- OUT4 del módulo para placa Pin16b
- BB_Pin 16d a resistencia BB_Pin 20b 220R (o 200R)
- BB_Pin 20b a D9 pines de Arduino
El circuito de desagüe abierto, activo alto es:
- Módulo VCC de 5V de Arduino
- Módulo de GND a GND de Arduino
- OUT3 módulo a BB_pin 42d
- BB_Pin 42e a 10K resistencia BB_Pin 46e
- BB_Pin 46c a GND
- BB_in 42a a Pin Arduino D8
El circuito de desagüe abierto, bajo activo es:
- Módulo VCC de 5V de Arduino
- Módulo de GND a GND de Arduino
- OUT3 módulo a BB_pin 49h
- BB_Pin 49g para resistencia de 4,7 K a BB_Pin 53g
- BB_Pin 53f a + 5V
- BB_in 49f a Pin Arduino D7
Tenga en cuenta que cualquier combinación de Arduino Pin D7, D8, D9 debe no me conectado simultáneamente. Prácticamente, Arduino Pin D6 puede ser usado uno por uno con el dibujo.
