LOS CONCEPTOS BÁSICOS. Mayoría de los aparatos están diseñados para aceptar voltajes de CA (corriente alterna) sólo porque así es cómo la electricidad se suministra de la red. Para ejecutar un dispositivo electrónico de una fuente de DC (corriente directa) obviamente necesita transformar en AC. Un dispositivo que convierte la electricidad de forma continua a forma de AC mediante circuitos electrónicos se conoce en la industria de la energía como inversor. Tenga en cuenta que el mismo término se utiliza en electrónica digital para un circuito que cambia el nivel lógico de una señal. Para evitar confusiones, el dispositivo que estamos hablando es un inversor de la energía. Su aplicación típica es convertir un voltaje de la batería en AC residencial convencional.
Los inversores se utilizan en una amplia variedad de aplicaciones, desde adaptadores de coche pequeño a grande-ate sistemas que pueden suministrar electricidad a un hogar entero.
LOS TIPOS. Hay tres tipos básicos de convertidores CC-CA según su AC salida forma de onda: cuadrada onda, onda sinusoidal modificada y onda sinusoidal pura (véase el diagrama abajo). La onda cuadrada es el tipo más simple y más barato, pero hoy en día prácticamente no se utiliza comercialmente debido a la calidad de la energía baja (THD≈45%). Las topologías de onda senoidal modificada (que son realmente modificados cuadrados) proporcionan pulsos rectangulares con algunos puntos muertos entre medio-ciclos positivos y negativos. Son convenientes para la mayoría de las cargas electrónica, aunque su THD es casi 24%.
Los modelos que emplean esta técnica tienen un precio en el rango de $.05-$0,10 por vatio. Son los inversores más populares de bajo costo en el mercado de consumo hoy en día, especialmente entre los inversores de coche. La razón por la que mayoría de los dispositivos electrónica no se preocupa por la forma de onda suministrada es tienen un SMPS interna, que rectifica la tensión de entrada de todos modos. Sin embargo, algunos equipos requieren energía limpia. Desgraciadamente, raras veces se menciona el tipo de salida de la CA en productos de calidad para consumidores. Si ves un dispositivo cuya descripción no indica que es un tipo sinusoidal puro, entonces probablemente es una onda cuadrada o una modificada. Vimos esa salida forma de onda en los circuitos de onda sinusoidal modificada convencional AC DC tiene sólo tres niveles: cero o pico de tensión de ambas polaridades. Mediante la adición de dos más niveles de voltaje, un diseñador puede reducir THD del 24% típicamente 6.5%. Periódicamente, conectando la salida a un nivel de voltaje específico con tiempo adecuado puede producir una forma de onda de varios niveles que está más cerca de sinusoidal que convencional modificada.
Un inversor de onda senoidal verdadera produce una salida con la menor distorsión armónica total (normalmente por debajo del 3%). Es el tipo más caro de la fuente de CA, que se utiliza cuando es necesario para una salida sinusoidal para ciertos dispositivos, tales como equipos médicos, impresoras láser, equipos de sonido, etc.. Este tipos también se utiliza en aplicaciones conectadas a red.

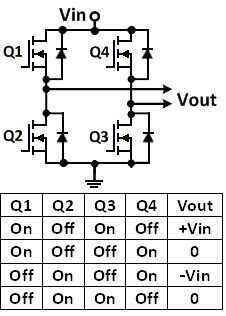

Hay un número de topologías utilizadas en los circuitos del inversor de corriente. Circuitos baratos adecuados principalmente para proyectos de aficionados a los hobbys pueden tener sólo un convertidor push-pull con un transformador elevador de tensión. Si tal convertidor utiliza una excitación externa sin control modo corriente, un transformador puede sufrir de desequilibrio de flujo que puede llevar a insuficiencia de transistores de potencia. El circuito descrito es un ejemplo de un diseño de una etapa. Más comercialmente fabricado modelos uso un concepto gradual. Con esta técnica, primero un pre-regulador conmutación genera un voltaje de la fuente de entrada a un nivel de DC regulado correspondiente al valor de pico de la tensión sinusoidal deseada. La etapa de salida genera entonces la CA. Esta etapa generalmente utiliza un puente completo (véase el diagrama a la derecha) o configuración de medio puente. Tenga en cuenta que con un medio puente, la tensión del link DC debe ser más de dos veces el pico de la salida generada. Entrada a salida aislamiento galvánico o proviene de un transformador de alta frecuencia en el regulador de la conmutación, o de un gran transformador de la salida de baja frecuencia (LF). Si se utiliza un transformador de LF, la sinusoide es generado en su lado primario y transformado en el lado secundario. También hay inversores sin transformador, que están ganando popularidad en sistemas solares.
En los diseños con cuadrado-agitan la operación, nivel de salida debe ser controlado en el lado de DC. Circuitos de la onda de seno operan en anchura modulada (PWM) modo de pulso, en el que se regulan el voltaje generado y la frecuencia variando el ciclo de trabajo de los impulsos de alta frecuencia. La tensión de "picada" pasa por un LC-filtro de paso bajo para suministrar una salida sinusoidal limpia. Aunque este enfoque es más caro, se emplea normalmente en dispositivos de red, que requieren alta calidad de la energía. Por cierto, en el pasado, la inversión se logró mediante alternadores impulsados por motores de corriente continua. Hoy en día, un inversor no tiene ninguna pieza móvil y a diferencia de un generador, no quema combustible y no emite humos tóxicos.
INVERSORES DE POTENCIA PARA COCHES. Inversores automotrices vienen a menudo con un gato que puede ser enchufado en el mechero. Observe, sin embargo, que los encendedores de cigarrillos están protegidas por un fusible clasificado típicamente entre 10 y 20 A. Esto suele ser suficiente para ejecutar su ordenador portátil u otros electrónicos portátiles. En general, la potencia máxima que se puede dibujar de un receptáculo de encendedor de cigarrillos es 12V × (fusible amperaje) × η voltios-amperios, donde η es la eficiencia del inversor (normalmente η = 0.95-0.98). Si necesita alimentación electrónica que consume más que eso, el dispositivo debe conectarse directamente a la batería del coche. Es por ello que los modelos por encima de 200 VA generalmente incluso no proporcionar un enchufe para tomacorriente de CC. En su lugar incluyen cables de arranque que puede ser conectados a terminales de la batería. Tenga en cuenta que los inversores comerciales son clasificados generalmente en voltios-amperios (VA). Dependerá de la potencia real (watts) que pueden suministrar el factor de potencia de la carga: vatios = VA × PF, PF es donde siempre
