Paso 9: Las secciones de alto voltaje
Las fuentes de alimentación de los viejos ámbitos fueron reguladas y todavía tienen mucho que enseñar sobre diseño eficiente y eficaz. Gran parte de la filosofía para la tensión alta y secciones diagonales fueron dibujados a partir de ahí. El alto voltaje reguladores consisten en un puente rectificador y un filtro siguiente tapas, los elementos de paso ser la tres 12B4s en cada regulador y un amplificador de error de feedback, el 6AU6A. Red de los amplificadores de error está conectada a una muestra de la tensión de salida a través del pote de 100K y la resistencia de 12K, R14. Si la salida debe decaer debido a carga (por ejemplo) entonces así sería la rejilla de 6AU6A. Esto causaría la placa 6AU6As a levantarse y encender la 12B4s más, corrección de la salida. Y viceversa si la salida se levantó.
Ahora, cualquier sistema de comentarios como este se basa en la ganancia del amplificador de error que sea muy grande para asegurarse de que se responden cambios de salida pequeña. Mayor es entonces el más pequeño este aumento que son los cambios de salida. Por esta razón el 6AU6s tiene tal un resistor de alto valor placa – 2,2 MegOhms. Esto les da una ganancia en los cientos. También explica por qué se usa un pentodo y no un triodo desde Triodos no pueden tener ganancia mayor que mu (alrededor de 100 para la 12AX7, el ejemplo mejor conocido de alta ganancia).
La función de C5 o C6 es para asegurarse de que hay un camino de alta frecuencia a red de 6AU6A de la salida para que los cambios rápidos se responden rápidamente. Si este casquillo no estaban allí entonces el tiempo del recorrido de salida alrededor del lazo hacia la salida podría ser suficiente para enviar el circuito en oscilaciones de alta potencia y que no sería bueno.
Como el bote se gira con el limpiador hacia arriba R14 la red 6AU6 es tirada más positiva hacia la salida. Así, la placa 6AU6As es tirada hacia abajo para mantener la red en las proximidades de su cátodo, tierra. Así que giro el pote cambia el voltaje de salida y todos los argumentos anteriores se siguen aplican.
Desde ambas secciones de alto voltaje de los secundarios del transformador del mismo, puedo hacerles encendido o apagado interrumpiendo con SW3A. El mismo interruptor tiene otro palo a la luz de una lámpara (página 3 del esquema) que advierte que el alto voltaje en.
Un factor importante es el calentador especificaciones del cátodo de la 12B4s. La tensión entre estos dos debe estar menos de 200V total, DC y ondulación. La solución obvia: utilizar un filamento flotante de la bobina en el transformador y atarla al cátodo. Entonces la salida puede viajar dondequiera que y sólo lleva el calentador de bobina junto con él. Por esta razón había tantos 6.3VAC bobinados en estos increíbles transformers – los alcances tenían muchos tubos sesgados en una variedad de voltajes hasta-1350 VDC!
Las dos secciones de alto voltaje son los dos grupos de cuatro zócalos de tubo en una fila, izquierda y derecha del transformador.

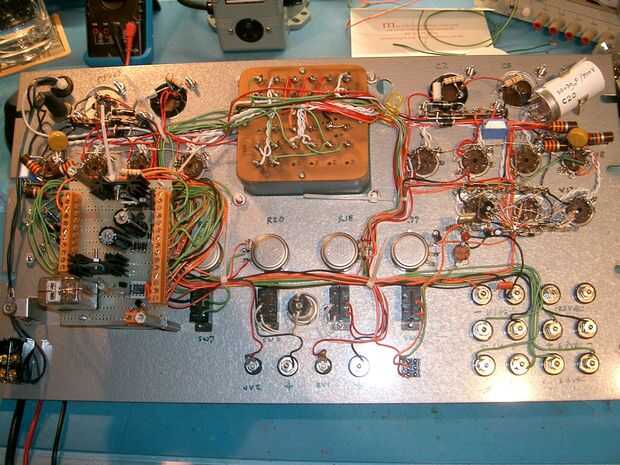

El tiro, aquí, muestra el progreso de los cables, hasta el momento. Conseguir un poco sucio, ¿EH? Cable en el extremo.
Los valores de resistencia que usa alrededor de las rejillas de 6AU6s permitieron el regulador tomar la salida justo al máximo si el bote se da vuelta ahora, sobre 575V. Sin embargo, las tapas de filtro de salida, C3 y C4 fueron calificadas únicamente para 450 max (y realmente para la larga vida no lo dejas acercarse demasiado a). Así que levanté R27 y R28 a 27K como se ve en el esquema. ¿Cómo funciona esto? El regulador es realmente sólo un OPAMP basados en tubos de funcionamiento en modo de invertir. La entrada positiva de este "OPAMP" es el cátodo de 6AU6A que está conectado a tierra. La entrada negativa (si sólo hablo de alimentación HV -1) se toma a través de R27 y R37 a su entrada de señal, - 100V. La salida es la Vout regulado. Así cualquier ruido en el - 100V demuestra para arriba en la salida ampliada por la relación Vout/100V. Esa es la razón para el pequeño ruido filtro R37 y C24. Elevar entonces R27 reduce el intervalo de amplificación de la "OPAMP". La salida, ahora, sólo ir de 70VDC a 430VDC en cada fuente.
Algunos valores medidos:
Salida ripple (hasta 10 KHz BW): < 160 mV P-P hasta 430VDC sin importar la carga
Ondulación es más baja, 30 mV P-P en 95 VDC salida
Impedancia de salida es: 3,85 ohmios a 100VDC hacia fuera
3,1 ohmios en 250VCC hacia fuera
10,3 ohmios en 450 a
El primer tiro, el anterior, muestra cómo desordenado se está haciendo. El segundo golpe es de la sección HV-2 y fue llevado después de atar los haces de cables. C2, con el papel y cinta eléctrica aislante se muestra superior derecha y C8 es el ocultar la sección LV perf board.
